MODULO PER ACQUA CALDA

MMW-UP_LQ

MODULO PER ACQUA CALDA A MEDIA TEMPERATURA

Visual-Other information-p63.pdf 1 06/05/21 15:20

Altre informazioni

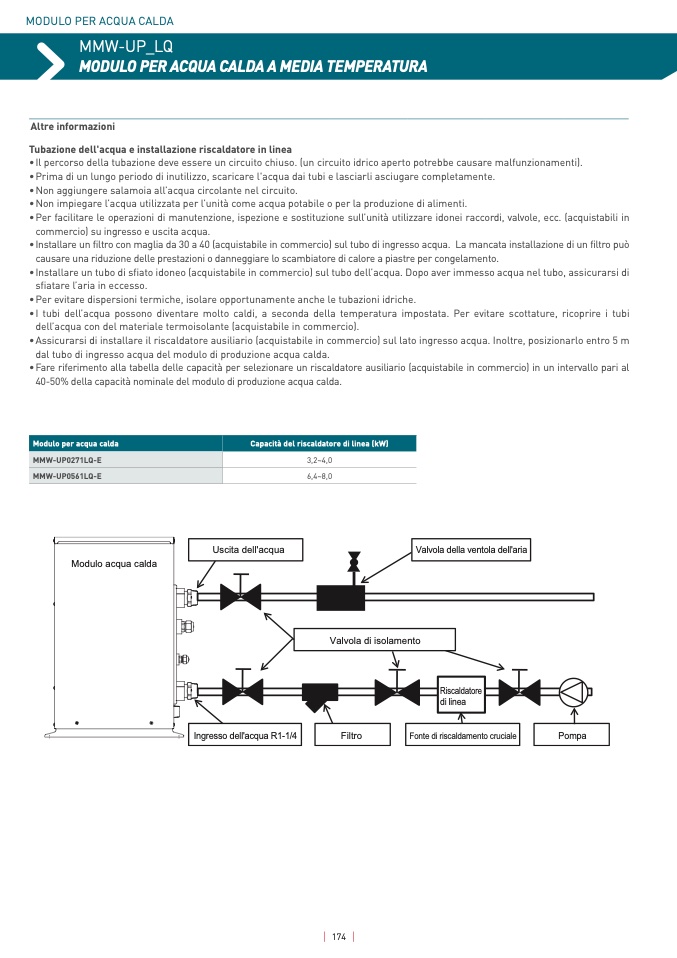

Tubazione dell'acqua e installazione riscaldatore in line

a

• Il percorso della tubazione deve essere un circuito chiuso. (un circuito idrico aperto potrebbe causare malfunzionamenti).

• Prima di un lungo periodo di inutilizzo, scaricare l'acqua dai tubi e lasciarli asciugare completamente.

• Non aggiungere salamoia all’acqua circolante nel circuito.

• Non impiegare l’acqua utilizzata per l’unità come acqua potabile o per la produzione di alimenti.

• Per facilitare le operazioni di manutenzione, ispezione e sostituzione sull’unità utilizzare idonei raccordi, valvole, ecc. (acquistabili i

n

commercio) su ingresso e uscita acqua

.

• Installare un filtro con maglia da 30 a 40 (acquistabile in commercio) sul tubo di ingresso acqua. La mancata installazione di un filtro può

causare una riduzione delle prestazioni o danneggiare lo scambiatore di calore a piastre per congelamento.

• Installare un tubo di sfiato idoneo (acquistabile in commercio) sul tubo dell’acqua. Dopo aver immesso acqua nel tubo, assicurarsi di

sfiatare l’aria in eccesso.

• Per evitare dispersioni termiche, isolare opportunamente anche le tubazioni idriche.

• I tubi dell’acqua possono diventare molto caldi, a seconda della temperatura impostata. Per evitare scottature, ricoprire i tubi

dell’acqua con del materiale termoisolante (acquistabile in commercio).

• Assicurarsi di installare il riscaldatore ausiliario (acquistabile in commercio) sul lato ingresso acqua. Inoltre, posizionarlo entro 5 m

dal tubo di ingresso acqua del modulo di produzione acqua calda

.

• Fare riferimento alla tabella delle capacità per selezionare un riscaldatore ausiliario (acquistabile in commercio) in un intervallo pari a

l

40-50% della capacità nominale del modulo di produzione acqua calda.

Modulo per acqua calda

MMW-UP0271LQ-E

Capacità del riscaldatore di linea (kW

)

3,2~4,

0

MMW-UP0561LQ-E

6,4~8,

0

Uscita dell'acqu

a

Valvola della ventola dell'aria

Modulo acqua cald

a

Valvola di isolament

o

Riscaldator

e

di linea

Filtro

Ingresso dell'acqua R1-1/4

Fonte di riscaldamento cruciale

Pomp

a

174
