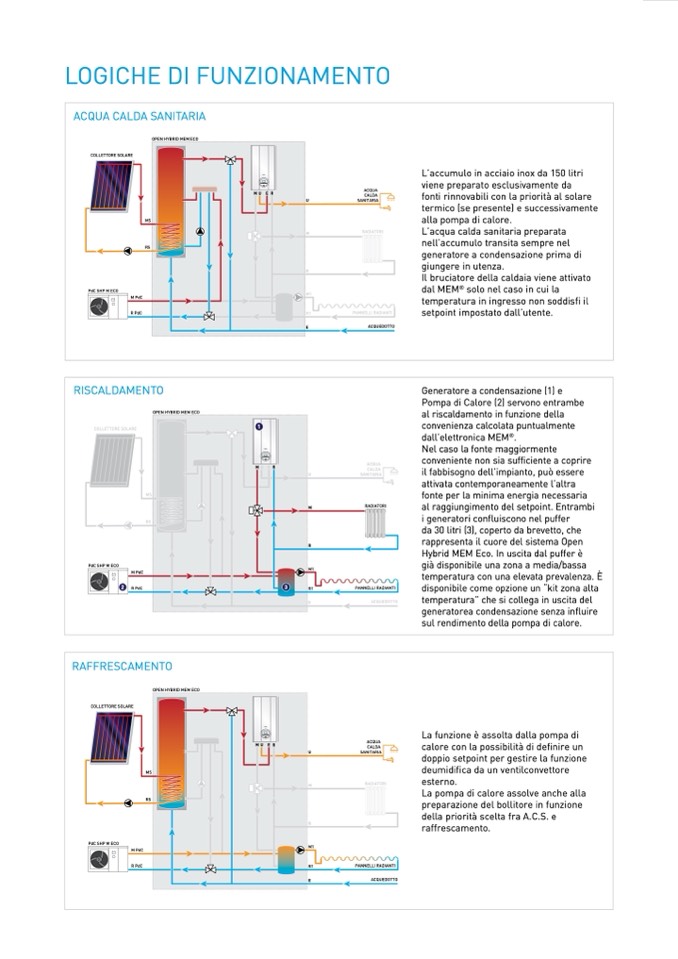

LoGIcHE DI fUNzIoNAMENTo

AcQUA cALDA SANITARIA

COLLETTORE SOLARE

PdC SHP M ECO

RIScALDAMENTo

M

U

ER

ACQUA

CALDA

U

SANITARIA

L’accumulo in acciaio inox da 150 litri

viene preparato esclusivamente da

fonti rinnovabili con la priorità al solare

termico (se presente) e successivamente

alla pompa di calore.

L’acqua calda sanitaria preparata

nell’accumulo transita sempre nel

generatore a condensazione prima di

giungere in utenza.

Il bruciatore della caldaia viene attivato

dal MEM

®

solo nel caso in cui la

temperatura in ingresso non soddisfi il

setpoint impostato dall’utente.

Generatore a condensazione (1) e

Pompa di calore (2) servono entrambe

al riscaldamento in funzione della

convenienza calcolata puntualmente

dall’elettronica MEM

®

.

Nel caso la fonte maggiormente

conveniente non sia sufficiente a coprire

il fabbisogno dell’impianto, può essere

attivata contemporaneamente l’altra

fonte per la minima energia necessaria

al raggiungimento del setpoint. Entrambi

i generatori confluiscono nel puffer

da 30 litri (3), coperto da brevetto, che

rappresenta il cuore del sistema open

Hybrid MEM Eco. In uscita dal puffer è

già disponibile una zona a media/bassa

temperatura con una elevata prevalenza. È

disponibile come opzione un “kit zona alta

temperatura” che si collega in uscita del

generatorea condensazione senza influire

sul rendimento della pompa di calore.

La funzione è assolta dalla pompa di

calore con la possibilità di definire un

doppio setpoint per gestire la funzione

deumidifica da un ventilconvettore

esterno.

La pompa di calore assolve anche alla

preparazione del bollitore in funzione

della priorità scelta fra A.c.S. e

raffrescamento.
