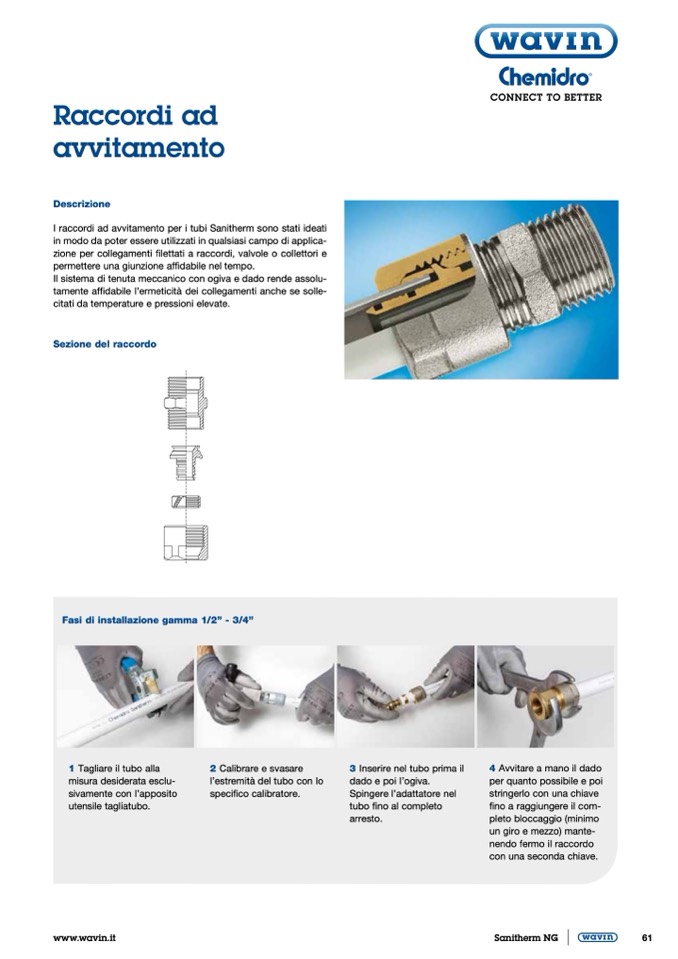

Raccordi ad

avvitamento

Descrizione

I raccordi ad avvitamento per i tubi Sanitherm sono stati ideati

in modo da poter essere utilizzati in qualsiasi campo di applica-

zione per collegamenti filettati a raccordi, valvole o collettori e

permettere una giunzione affidabile nel tempo.

Il sistema di tenuta meccanico con ogiva e dado rende assolu-

tamente affidabile l’ermeticità dei collegamenti anche se solle-

citati da temperature e pressioni elevate.

Sezione del raccordo

Fasi di installazione gamma 1/2” - 3/4”

1 Tagliare il tubo alla

misura desiderata esclu-

sivamente con l’apposito

utensile tagliatubo.

2 Calibrare e svasare

l’estremità del tubo con lo

specifico calibratore.

3 Inserire nel tubo prima il

dado e poi l’ogiva.

Spingere l’adattatore nel

tubo fino al completo

arresto.

4 Avvitare a mano il dado

per quanto possibile e poi

stringerlo con una chiave

fino a raggiungere il com-

pleto bloccaggio (minimo

un giro e mezzo) mante-

nendo fermo il raccordo

con una seconda chiave.
