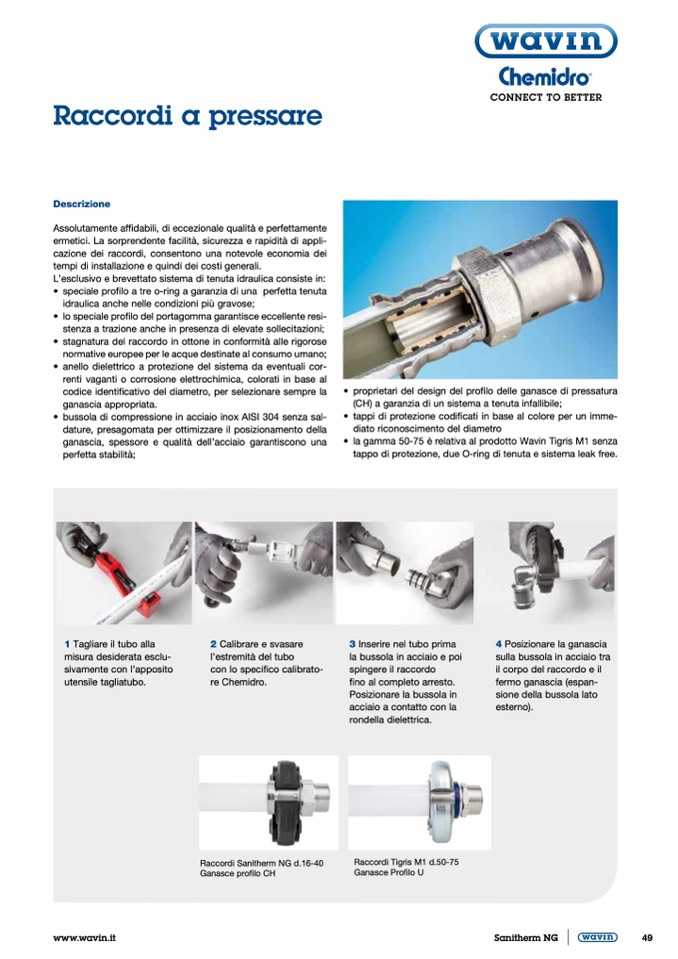

Raccordi a pressare

Descrizione

Assolutamente affidabili, di eccezionale qualità e perfettamente

ermetici. La sorprendente facilità, sicurezza e rapidità di appli-

cazione dei raccordi, consentono una notevole economia dei

tempi di installazione e quindi dei costi generali.

L’esclusivo e brevettato sistema di tenuta idraulica consiste in:

• speciale profilo a tre o-ring a garanzia di una perfetta tenuta

idraulica anche nelle condizioni più gravose;

• lo speciale profilo del portagomma garantisce eccellente resi-

stenza a trazione anche in presenza di elevate sollecitazioni;

• stagnatura del raccordo in ottone in conformità alle rigorose

normative europee per le acque destinate al consumo umano;

• anello dielettrico a protezione del sistema da eventuali cor-

renti vaganti o corrosione elettrochimica, colorati in base al

codice identificativo del diametro, per selezionare sempre la

ganascia appropriata.

• bussola di compressione in acciaio inox AISI 304 senza sal-

dature, presagomata per ottimizzare il posizionamento della

ganascia, spessore e qualità dell’acciaio garantiscono una

perfetta stabilità;

• proprietari del design del profilo delle ganasce di pressatura

(CH) a garanzia di un sistema a tenuta infallibile;

• tappi di protezione codificati in base al colore per un imme-

diato riconoscimento del diametro

• la gamma 50-75 è relativa al prodotto Wavin Tigris M1 senza

tappo di protezione, due O-ring di tenuta e sistema leak free.

1 Tagliare il tubo alla

misura desiderata esclu-

sivamente con l’apposito

utensile tagliatubo.

2 Calibrare e svasare

l’estremità del tubo

con lo specifico calibrato-

re Chemidro.

3 Inserire nel tubo prima

la bussola in acciaio e poi

spingere il raccordo

fino al completo arresto.

Posizionare la bussola in

acciaio a contatto con la

rondella dielettrica.

Raccordi Tigris M1 d.50-75

Ganasce Profilo U

4 Posizionare la ganascia

sulla bussola in acciaio tra

il corpo del raccordo e il

fermo ganascia (espan-

sione della bussola lato

esterno).

Raccordi Sanitherm NG d.16-40

Ganasce profilo CH
