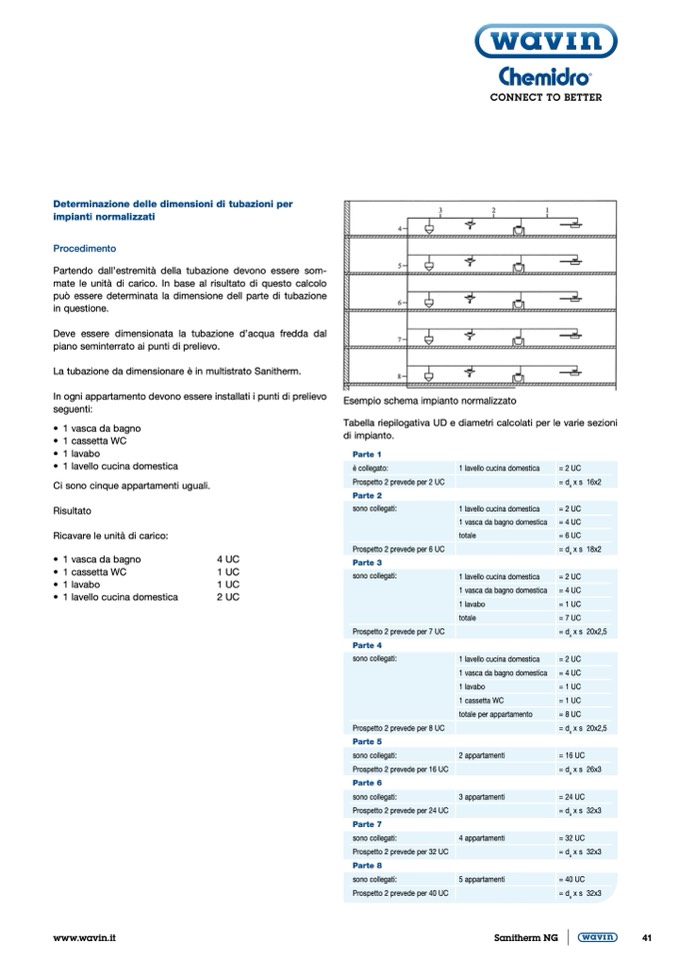

Determinazione delle dimensioni di tubazioni per
impianti normalizzati
Procedimento
Partendo dall’estremità della tubazione devono essere som-
mate le unità di carico. In base al risultato di questo calcolo
può essere determinata la dimensione dell parte di tubazione
in questione.
Deve essere dimensionata la tubazione d’acqua fredda dal
piano seminterrato ai punti di prelievo.
La tubazione da dimensionare è in multistrato Sanitherm.
In ogni appartamento devono essere installati i punti di prelievo
seguenti:
Esempio schema impianto normalizzato
Tabella riepilogativa UD e diametri calcolati per le varie sezioni
di impianto.
• 1 vasca da bagno
• 1 cassetta WC
• 1 lavabo
• 1 lavello cucina domestica
Ci sono cinque appartamenti uguali.
Risultato
Ricavare le unità di carico:
• 1 vasca da bagno
• 1 cassetta WC
• 1 lavabo
• 1 lavello cucina domestica
4 UC
1 UC
1 UC
2 UC
Parte 1
Parte 2
Parte 3
Parte 4
Parte 5
Parte 6
Parte 7
Parte 8
sono collegati:
Prospetto 2 prevede per 40 UC
è collegato:
Prospetto 2 prevede per 2 UC
1 lavello cucina domestica
= 2 UC
= d
a
x s 16x2
sono collegati:
Prospetto 2 prevede per 6 UC
1 lavello cucina domestica
= 2 UC
= 4 UC
= 6 UC
= d
a
x s 18x2
1 vasca da bagno domestica
totale
sono collegati:
Prospetto 2 prevede per 7 UC
1 lavello cucina domestica
= 2 UC
= 4 UC
= 1 UC
= 7 UC
= d
a
x s 20x2,5
1 vasca da bagno domestica
1 lavabo
totale
sono collegati:
Prospetto 2 prevede per 8 UC
1 lavello cucina domestica
= 2 UC
= 4 UC
= 1 UC
= 1 UC
= 8 UC
= d
a
x s 20x2,5
1 vasca da bagno domestica
1 lavabo
1 cassetta WC
totale per appartamento
sono collegati:
Prospetto 2 prevede per 16 UC
2 appartamenti
= 16 UC
= d
a
x s 26x3
sono collegati:
Prospetto 2 prevede per 24 UC
3 appartamenti
= 24 UC
= d
a
x s 32x3
sono collegati:
Prospetto 2 prevede per 32 UC
4 appartamenti
= 32 UC
= d
a
x s 32x3
5 appartamenti
= 40 UC
= d
a
x s 32x3
