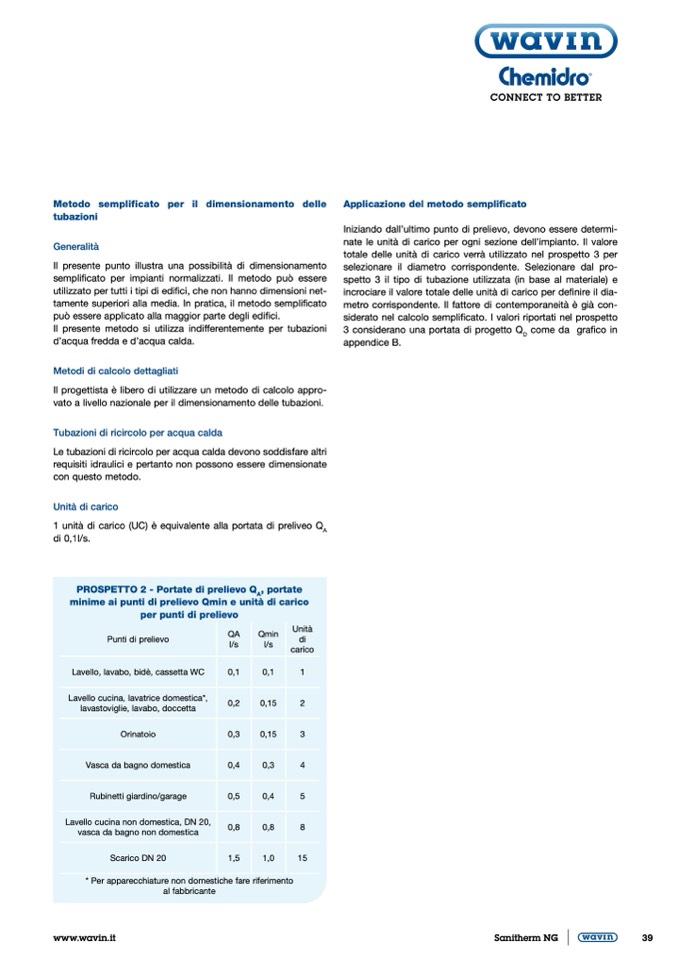

Metodo semplificato per il dimensionamento delle

tubazioni

Generalità

Il presente punto illustra una possibilità di dimensionamento

semplificato per impianti normalizzati. Il metodo può essere

utilizzato per tutti i tipi di edifici, che non hanno dimensioni net-

tamente superiori alla media. In pratica, il metodo semplificato

può essere applicato alla maggior parte degli edifici.

Il presente metodo si utilizza indifferentemente per tubazioni

d’acqua fredda e d’acqua calda.

Metodi di calcolo dettagliati

Il progettista è libero di utilizzare un metodo di calcolo appro-

vato a livello nazionale per il dimensionamento delle tubazioni.

Tubazioni di ricircolo per acqua calda

Le tubazioni di ricircolo per acqua calda devono soddisfare altri

requisiti idraulici e pertanto non possono essere dimensionate

con questo metodo.

Unità di carico

1 unità di carico (UC) è equivalente alla portata di preliveo Q

A

di 0,1l/s.

PROSPETTO 2 - Portate di prelievo Q

A

, portate

minime ai punti di prelievo Qmin e unità di carico

per punti di prelievo

Applicazione del metodo semplificato

Iniziando dall’ultimo punto di prelievo, devono essere determi-

nate le unità di carico per ogni sezione dell’impianto. Il valore

totale delle unità di carico verrà utilizzato nel prospetto 3 per

selezionare il diametro corrispondente. Selezionare dal pro-

spetto 3 il tipo di tubazione utilizzata (in base al materiale) e

incrociare il valore totale delle unità di carico per definire il dia-

metro corrispondente. Il fattore di contemporaneità è già con-

siderato nel calcolo semplificato. I valori riportati nel prospetto

3 considerano una portata di progetto Q

D

come da grafico in

appendice B.

Punti di prelievo

Lavello, lavabo, bidè, cassetta WC

Lavello cucina, lavatrice domestica*,

lavastoviglie, lavabo, doccetta

Orinatoio

Vasca da bagno domestica

Rubinetti giardino/garage

Lavello cucina non domestica, DN 20,

vasca da bagno non domestica

Scarico DN 20

QA

l/s

Qmin

l/s

Unità

di

carico

1

2

3

4

5

8

15

0,1 0,1

0,2 0,15

0,3 0,15

0,4 0,3

0,5 0,4

0,8 0,8

1,5 1,0

* Per apparecchiature non domestiche fare riferimento

al fabbricante
