Pre-collaudo impianti di riscaldamento
Se la differenza tra la temperatura ambiente e la temperatura dell’acqua usata per la prova è particolarmente elevata (>10°C), è necessario, dopo aver riempito l’impianto, attendere
30 minuti per la compensazione della temperatura.
Pressione di prova:
Durata della prova:
Pressione differenziale di prova:
Infine è necessario sottoporre tutti i raccordi ad un controllo visivo.
Inizio:
,
Data
Durante il test è stata riscontrata una perdita ?
0,5 bar (max. 3 bar).
dopo l’avvenuta compensazione della temperatura tra tubo e fluido di prova: 15 minuti.
0,0 bar.
,
Durante il test si è verificata una caduta di pressione ?
Fine:
Data
Ora
Ora
Pressione di prova:
Pressione di prova:
Sì
Sì
bar
bar
No
No

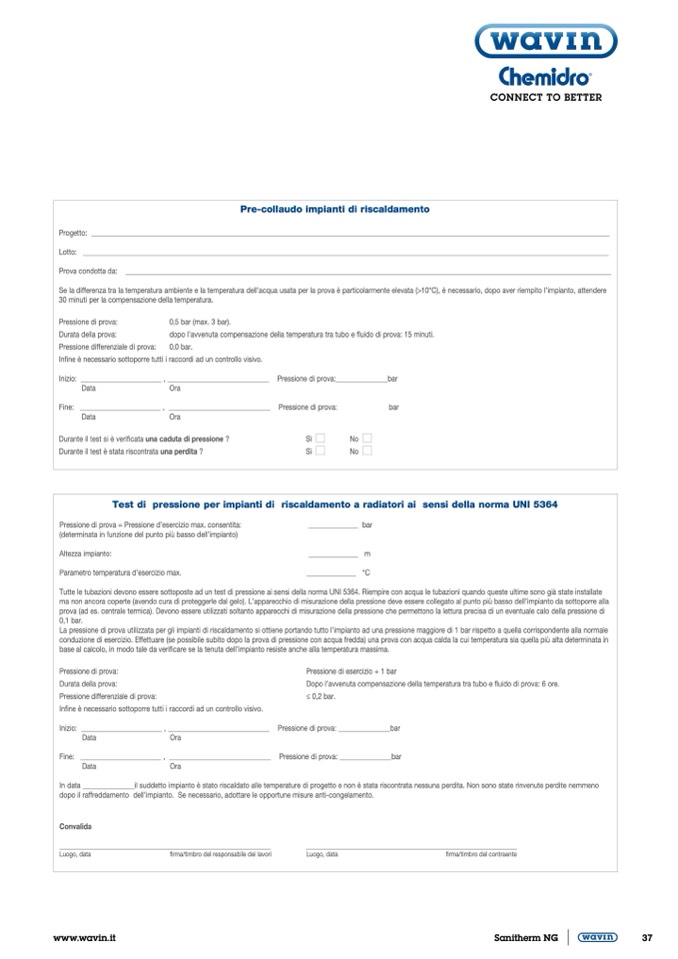

Test di pressione per impianti di riscaldamento a radiatori ai sensi della norma UNI 5364
Pressione di prova = Pressione d’esercizio max. consentita:
bar
(determinata in funzione del punto più basso dell’impianto)
Altezza impianto:
m
Parametro temperatura d’esercizio max.
°C
Tutte le tubazioni devono essere sottoposte ad un test di pressione ai sensi della norma UNI 5364. Riempire con acqua le tubazioni quando queste ultime sono gi
à state installate
ma non ancora coperte (avendo cura di proteggerle dal gelo). L’apparecchio di misurazione della pressione deve essere collegato al punto più basso dell’impianto da sottoporre alla
prova (ad es. centrale termica). Devono essere utilizzati soltanto apparecchi di misurazione della pressione che permettono la lettura precisa di un eventuale calo della pressione di
0,1 bar.
La pressione di prova utilizzata per gli impianti di riscaldamento si ottiene portando tutto l’impianto ad una pressione maggiore di 1 bar rispetto a quella corrispondente alla normale
conduzione di esercizio. Effettuare (se possibile subito dopo la prova di pressione con acqua fredda) una prova con acqua calda la cui temperatura sia quella più alta determinata in
base al calcolo, in modo tale da verificare se la tenuta dell’impianto resiste anche alla temperatura massima.
Pressione di prova:
Durata della prova:
Pressione differenziale di prova:
Infine è necessario sottoporre tutti i raccordi ad un controllo visivo.
Pressione di esercizio + 1 bar
Dopo l’avvenuta compensazione della temperatura tra tubo e fluido di prova: 6 ore.
≤ 0,2 bar.
Pressione di prova:
bar
Pressione di prova:
bar
Data
dopo il raffreddamento dell’impianto. Se necessario, adottare le opportune misure anti-congelamento.
Convalida
Luogo, data
firma/timbro del responsabile dei lavori
Luogo, data
firma/timbro del contraente
Inizio:
Fine:
Data
,
,
Ora
In data
Ora
il suddetto impianto è stato riscaldato alle temperature di progetto e non è stata riscontrata nessuna perdita. Non sono state rinvenute perdite nemmeno
