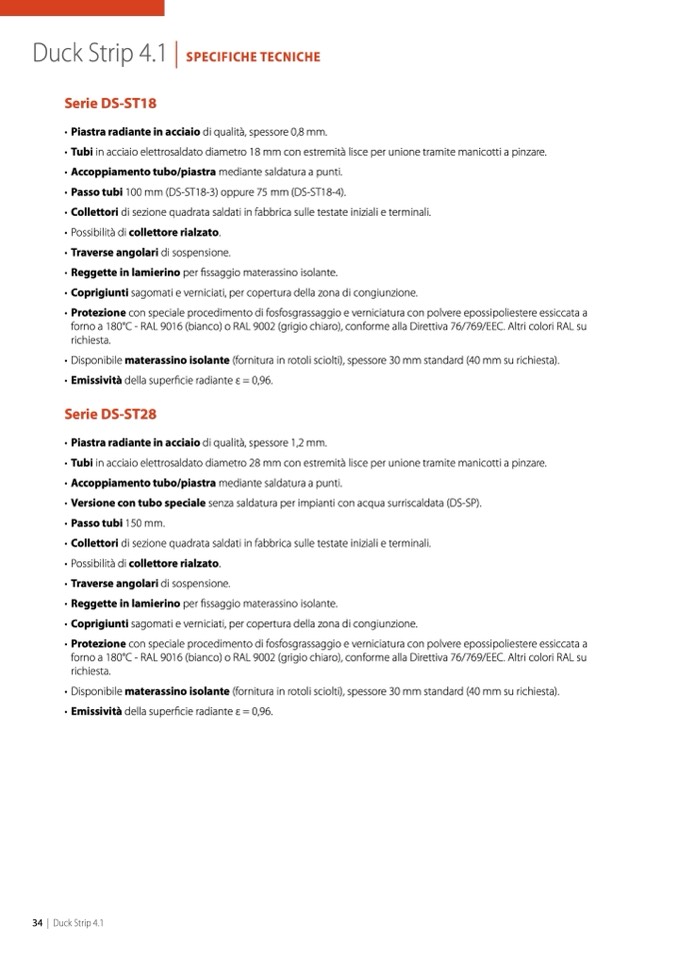

Duck Strip 4.1 |

SPECIFICHE TECNICHE

Serie DS-ST18

• Piastra radiante in acciaio di qualità, spessore 0,8 mm.

• Tubi in acciaio elettrosaldato diametro 18 mm con estremit

à lisce per unione tramite manicotti a pinzare.

• Accoppiamento tubo/piastra mediante saldatura a punti.

• Passo tubi 100 mm (DS-ST18-3) oppure 75 mm (DS-ST18-4).

• Collettori di sezione quadrata saldati in fabbrica sulle testate iniziali e terminali.

• Possibilit

à di collettore rialzato.

• Traverse angolari di sospensione.

• Reggette in lamierino per

fissaggio materassino isolante.

• Coprigiunti sagomati e verniciati, per copertura della zona di congiunzione.

• Protezione con speciale procedimento di fosfosgrassaggio e verniciatura con polvere epossipoliestere essiccata a

forno a 180°C - RAL 9016 (bianco) o RAL 9002 (grigio chiaro), conforme alla Direttiva 76/769/EEC. Altri colori RAL su

richiesta.

• Disponibile materassino isolante (fornitura in rotoli sciolti), spessore 30 mm standard (40 mm su richiesta).

• Emissivit

à della super

ficie radiante ε = 0,96.

Serie DS-ST28

• Piastra radiante in acciaio di qualità, spessore 1,2 mm.

• Tubi in acciaio elettrosaldato diametro 28 mm con estremit

à lisce per unione tramite manicotti a pinzare.

• Accoppiamento tubo/piastra mediante saldatura a punti.

• Versione con tubo speciale senza saldatura per impianti con acqua surriscaldata (DS-SP).

• Passo tubi 150 mm.

• Collettori di sezione quadrata saldati in fabbrica sulle testate iniziali e terminali.

• Possibilit

à di collettore rialzato.

• Traverse angolari di sospensione.

• Reggette in lamierino per

fissaggio materassino isolante.

• Coprigiunti sagomati e verniciati, per copertura della zona di congiunzione.

• Protezione con speciale procedimento di fosfosgrassaggio e verniciatura con polvere epossipoliestere essiccata a

forno a 180°C - RAL 9016 (bianco) o RAL 9002 (grigio chiaro), conforme alla Direttiva 76/769/EEC. Altri colori RAL su

richiesta.

• Disponibile materassino isolante (fornitura in rotoli sciolti), spessore 30 mm standard (40 mm su richiesta).

• Emissivit

à della super

ficie radiante ε = 0,96.

34 | Duck Strip 4.1
