Pozzetto

h

2

[mm]

Portata* [l/s]

22

TECEdrainline

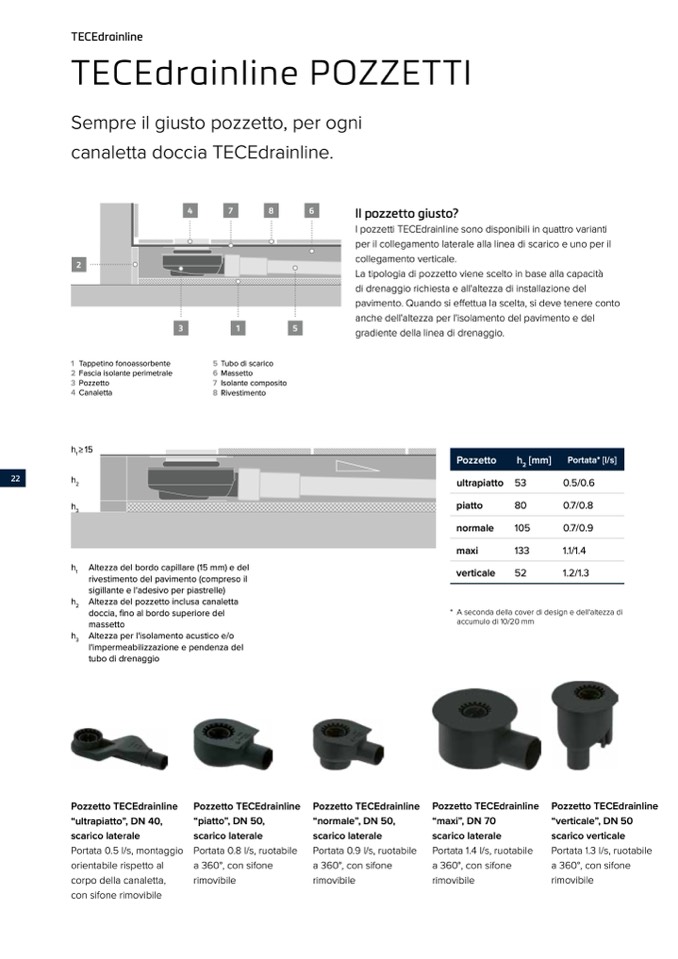

TECEdrainline POZZETTI

Sempre il giusto pozzetto, per ogni

canaletta doccia TECEdrainline.

2

1 Tappetino fonoassorbente

2 Fascia isolante perimetrale

3 Pozzetto

4 Canaletta

h

1

≥ 15

h

2

h

3

4

7

8

6

3

1

5

5 Tubo di scarico

6 Massetto

7 Isolante composito

8 Rivestimento

Il pozzetto giusto?

I pozzetti TECEdrainline sono disponibili in quattro varianti

per il collegamento laterale alla linea di scarico e uno per il

collegamento verticale.

La tipologia di pozzetto viene scelto in base alla capacit

à

di drenaggio richiesta e all'altezza di installazione del

pavimento. Quando si effettua la scelta, si deve tenere conto

anche dell'altezza per l'isolamento del pavimento e del

gradiente della linea di drenaggio.

h

1

Altezza del bordo capillare (15 mm) e del

rivestimento del pavimento (compreso il

sigillante e l'adesivo per piastrelle)

h

2

Altezza del pozzetto inclusa canaletta

doccia,

fino al bordo superiore del

massetto

h

3

Altezza per l'isolamento acustico e/o

l'impermeabilizzazione e pendenza del

tubo di drenaggio

ultrapiatto 53

piatto

80

normale

105

maxi

133

verticale

52

0.5/0.6

0.7/0.8

0.7/0.9

1.1/1.4

1.2/1.3

* A seconda della cover di design e dell'altezza di

accumulo di 10/20 mm

Pozzetto TECEdrainline

“ultrapiatto”, DN 40,

scarico laterale

Portata 0.5 l/s, montaggio

orientabile rispetto al

corpo della canaletta,

con sifone rimovibile

Pozzetto TECEdrainline

“piatto”, DN 50,

scarico laterale

Portata 0.8 l/s, ruotabile

a 360°, con sifone

rimovibile

Pozzetto TECEdrainline

“normale”, DN 50,

scarico laterale

Portata 0.9 l/s, ruotabile

a 360°, con sifone

rimovibile

Pozzetto TECEdrainline

“maxi”, DN 70

scarico laterale

Portata 1.4 l/s, ruotabile

a 360°, con sifone

rimovibile

Pozzetto TECEdrainline

“verticale”, DN 50

scarico verticale

Portata 1.3 l/s, ruotabile

a 360°, con sifone

rimovibile
