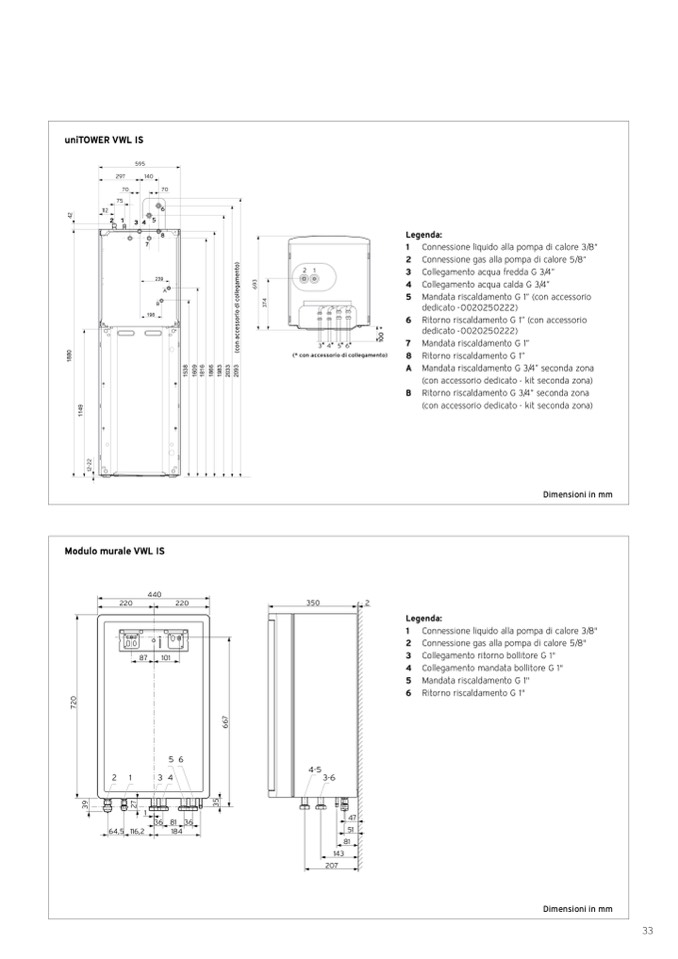

uniTOWER VWL IS

0

8

1

9

4

1

Modulo murale VWL IS

7

8

Legenda:

1 Connessione liquido alla pompa di calore 3/8“

2 Connessione gas alla pompa di calore 5/8“

3 Collegamento acqua fredda G 3/4”

4 Collegamento acqua calda G 3/4”

5 Mandata riscaldamento G 1” (con accessorio

dedicato -0020250222)

6 Ritorno riscaldamento G 1” (con accessorio

dedicato -0020250222)

7 Mandata riscaldamento G 1”

8 Ritorno riscaldamento G 1”

8

3

5

9

0

6

6

1

868

3

8

930

3

9

0

A Mandata riscaldamento G 3/4” seconda zona

1

1

1

1

1

2

2

(con accessorio dedicato - kit seconda zona)

B Ritorno riscaldamento G 3/4” seconda zona

(con accessorio dedicato - kit seconda zona)

Dimensioni in mm

Legenda:

1 Connessione liquido alla pompa di calore 3/8"

2 Connessione gas alla pompa di calore 5/8"

3 Collegamento ritorno bollitore G 1"

4 Collegamento mandata bollitore G 1"

5 Mandata riscaldamento G 1"

6 Ritorno riscaldamento G 1"

Dimensioni in mm

33
