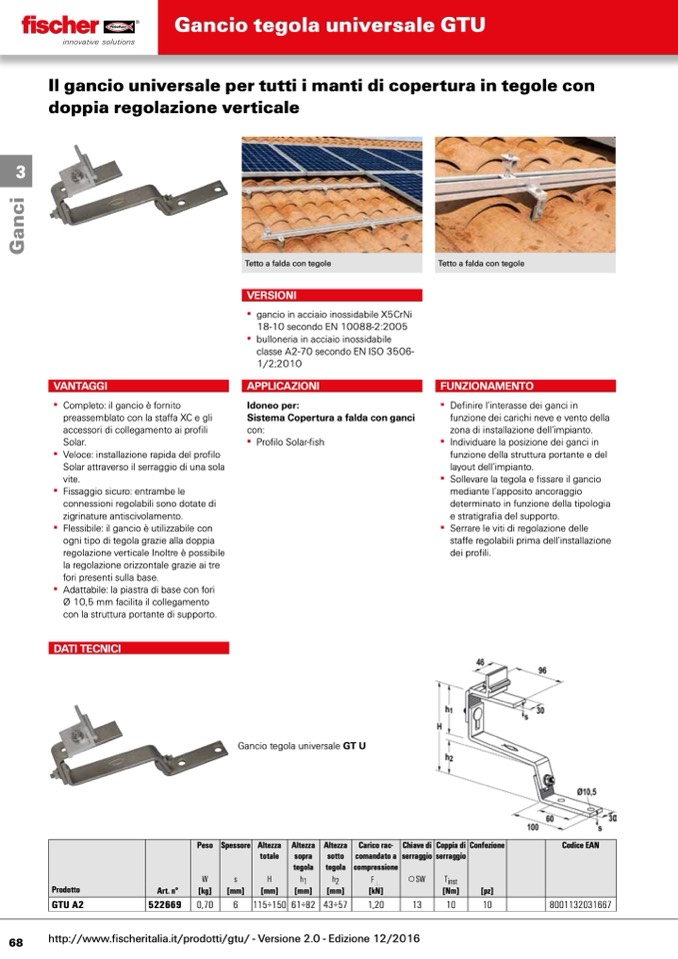

Gancio tegola universale GTU
3
Il gancio universale per tutti i manti di copertura in tegole con
doppia regolazione verticale
Tetto a falda con tegole
VERSIONI
▪▪ gancio▪in▪acciaio▪inossidabile▪X5CrNi▪
18-10▪secondo▪EN▪10088-2:2005
▪▪ bulloneria▪in▪acciaio▪inossidabile▪
classe▪A2-70▪secondo▪EN▪ISO▪3506-
1/2;2010
APPLICAZIONI
Idoneo per:
Sistema Copertura a falda con ganci
con:
▪▪ Profilo▪Solar-fish
VANTAGGI
▪▪ Completo:▪il▪gancio▪è▪fornito▪
preassemblato▪con▪la▪staffa▪XC▪e▪gli▪
accessori▪di▪collegamento▪ai▪profili▪
Solar.
▪▪ Veloce:▪installazione▪rapida▪del▪profilo▪
Solar▪attraverso▪il▪serraggio▪di▪una▪sola▪
vite.
▪▪ Fissaggio▪sicuro:▪entrambe▪le▪
connessioni▪regolabili▪sono▪dotate▪di▪
zigrinature▪antiscivolamento.
▪▪ Flessibile:▪il▪gancio▪è▪utilizzabile▪con▪
ogni▪tipo▪di▪tegola▪grazie▪alla▪doppia▪
regolazione▪verticale▪Inoltre▪è▪possibile▪
la▪regolazione▪orizzontale▪grazie▪ai▪tre▪
fori▪presenti▪sulla▪base.
▪▪ Adattabile:▪la▪piastra▪di▪base▪con▪fori▪
Ø 10,5▪mm▪facilita▪il▪collegamento▪
con▪la▪struttura▪portante▪di▪supporto.
Tetto a falda con tegole
FUNZIONAMENTO
▪▪
▪▪
▪▪
▪▪
Definire▪l’interasse▪dei▪ganci▪in▪
funzione▪dei▪carichi▪neve▪e▪vento▪della▪
zona▪di▪installazione▪dell‘impianto.
Individuare▪la▪posizione▪dei▪ganci▪in▪
funzione▪della▪struttura▪portante▪e▪del▪
layout▪dell’impianto.
Sollevare▪la▪tegola▪e▪fissare▪il▪gancio▪
mediante▪l’apposito▪ancoraggio▪
determinato▪in▪funzione▪della▪tipologia▪
e▪stratigrafia▪del▪supporto.
Serrare▪le▪viti▪di▪regolazione▪delle▪
staffe▪regolabili▪prima▪dell’installazione▪
dei▪profili.
DATI TECNICI
Gancio▪tegola▪universale▪GT U
Peso Spessore
Altezza
totale
Altezza
sopra
tegola
Altezza
sotto
tegola
Carico rac-
comandato a
compressione
Chiave di
serraggio
Coppia di
serraggio
Confezione Codice EAN
W s
H
h1 h2
F
b
[kN]
SW Tinst
Prodotto
Art. n° [kg] [mm]
[mm]
[mm] [mm] [Nm] [pz]
GTU A2 522669 0,70 6
115÷150
61÷82 43÷57
1,20 13 10 10 8001132031667
68
http://www.fischeritalia.it/prodotti/gtu/ - Versione 2.0 - Edizione 12/2016
