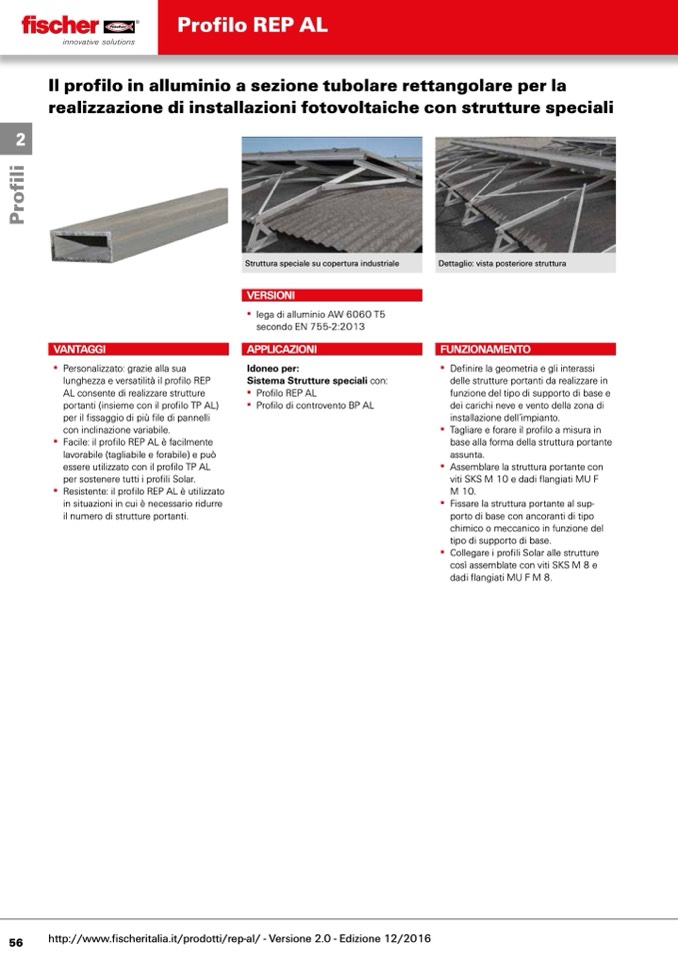

Profilo REP AL

2

Il profilo in alluminio a sezione tubolare rettangolare per la

realizzazione di installazioni fotovoltaiche con strutture speciali

Struttura speciale su copertura industriale

VERSIONI

▪▪ lega▪di▪alluminio▪AW 6060 T5▪

secondo▪EN 755-2:2013

APPLICAZIONI

Idoneo per:

Sistema Strutture speciali▪con:

▪▪ Profilo▪REP▪AL

▪▪ Profilo▪di▪controvento▪BP▪AL

VANTAGGI

▪▪ Personalizzato:▪grazie▪alla▪sua▪

lunghezza▪e▪versatilità▪il▪profilo▪REP▪

AL▪consente▪di▪realizzare▪strutture▪

portanti▪(insieme▪con▪il▪profilo▪TP▪AL)▪

per▪il▪fissaggio▪di▪più▪file▪di▪pannelli▪

con▪inclinazione▪variabile.

▪▪ Facile:▪il▪profilo▪REP▪AL▪è▪facilmente▪

lavorabile▪(tagliabile▪e▪forabile)▪e▪può▪

essere▪utilizzato▪con▪il▪profilo▪TP▪AL▪

per▪sostenere▪tutti▪i▪profili▪Solar.

▪▪ Resistente:▪il▪pro

filo▪REP▪AL▪è▪utilizzato▪

in▪situazioni▪in▪cui▪è▪necessario▪ridurre▪

il▪numero▪di▪strutture▪portanti.

Dettaglio: vista posteriore struttura

FUNZIONAMENTO

▪▪

▪▪

▪▪

▪▪

▪▪

Definire▪la▪geometria▪e▪gli▪interassi▪

delle▪strutture▪portanti▪da▪realizzare▪in▪

funzione▪del▪tipo▪di▪supporto▪di▪base▪e▪

dei▪carichi▪neve▪e▪vento▪della▪zona▪di▪

installazione▪dell’impianto.

Tagliare▪e▪forare▪il▪profilo▪a▪misura▪in▪

base▪alla▪forma▪della▪struttura▪portante▪

assunta.

Assemblare▪la▪struttura▪portante▪con▪

viti▪SKS▪M▪10▪e▪dadi▪flangiati▪MU▪F▪

M▪10.

Fissare▪la▪struttura▪portante▪al▪sup-

porto▪di▪base▪con▪ancoranti▪di▪tipo▪

chimico▪o▪meccanico▪in▪funzione▪del▪

tipo▪di▪supporto▪di▪base.

Collegare▪i▪profili▪Solar▪alle▪strutture▪

così▪assemblate▪con▪viti▪SKS▪M▪8▪e▪

dadi▪flangiati▪MU▪F▪M▪8.

56

http://www.fischeritalia.it/prodotti/rep-al/ - Versione 2.0 - Edizione 12/2016
