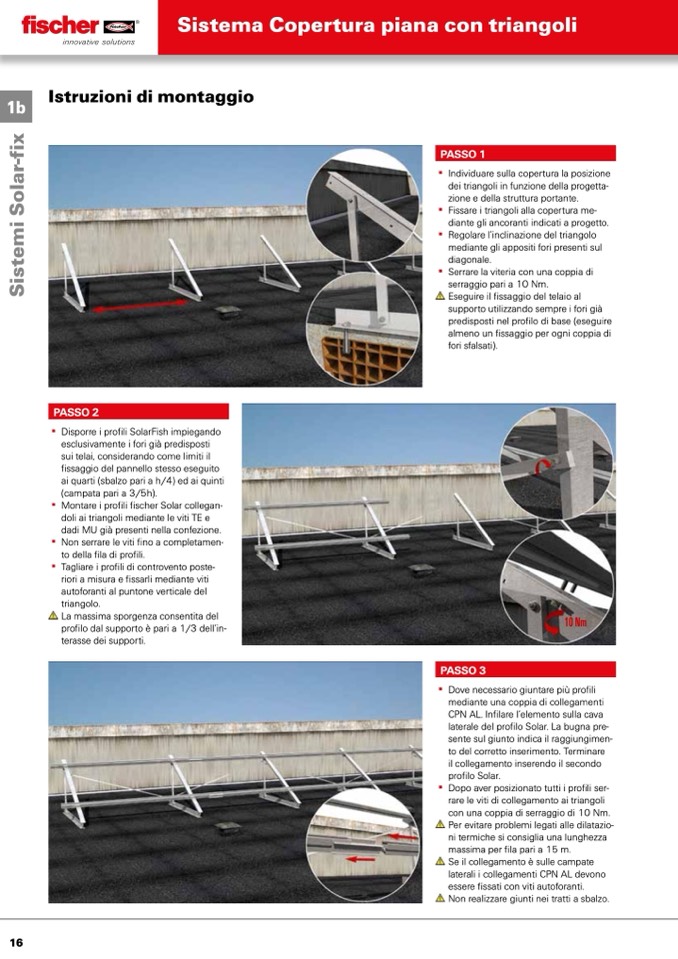

Sistema Copertura piana con triangoli
1b
Istruzioni di montaggio
PASSO 1
▪ Individuare sulla copertura la posizione
dei triangoli in funzione della progetta-
zione e della struttura portante.
▪ Fissare i triangoli alla copertura me-
diante gli ancoranti indicati a progetto.
▪ Regolare l’inclinazione del triangolo
mediante gli appositi fori presenti sul
diagonale.
▪ Serrare la viteria con una coppia di
serraggio pari a 10 Nm.
Eseguire il fissaggio del telaio al
supporto utilizzando sempre i fori già
predisposti nel profilo di base (eseguire
almeno un fissaggio per ogni coppia di
fori sfalsati).
PASSO 2
▪ Disporre i profili SolarFish impiegando
esclusivamente i fori già predisposti
sui telai, considerando come limiti il
fissaggio del pannello stesso eseguito
ai quarti (sbalzo pari a h/4) ed ai quinti
(campata pari a 3/5h).
▪ Montare i profili fischer Solar collegan-
doli ai triangoli mediante le viti TE e
dadi MU già presenti nella confezione.
▪ Non serrare le viti fino a completamen-
to della fila di profili.
▪ Tagliare i profili di controvento poste-
riori a misura e fissarli mediante viti
autoforanti al puntone verticale del
triangolo.
La massima sporgenza consentita del
profilo dal supporto è pari a 1/3 dell’in-
terasse dei supporti.
PASSO 3
▪ Dove necessario giuntare più profili
mediante una coppia di collegamenti
CPN AL. Infilare l’elemento sulla cava
laterale del profilo Solar. La bugna pre-
sente sul giunto indica il raggiungimen-
to del corretto inserimento. Terminare
il collegamento inserendo il secondo
profilo Solar.
▪ Dopo aver posizionato tutti i profili ser-
rare le viti di collegamento ai triangoli
con una coppia di serraggio di 10 Nm.
Per evitare problemi legati alle dilatazio-
ni termiche si consiglia una lunghezza
massima per fila pari a 15 m.
Se il collegamento è sulle campate
laterali i collegamenti CPN AL devono
essere fissati con viti autoforanti.
Non realizzare giunti nei tratti a sbalzo.
