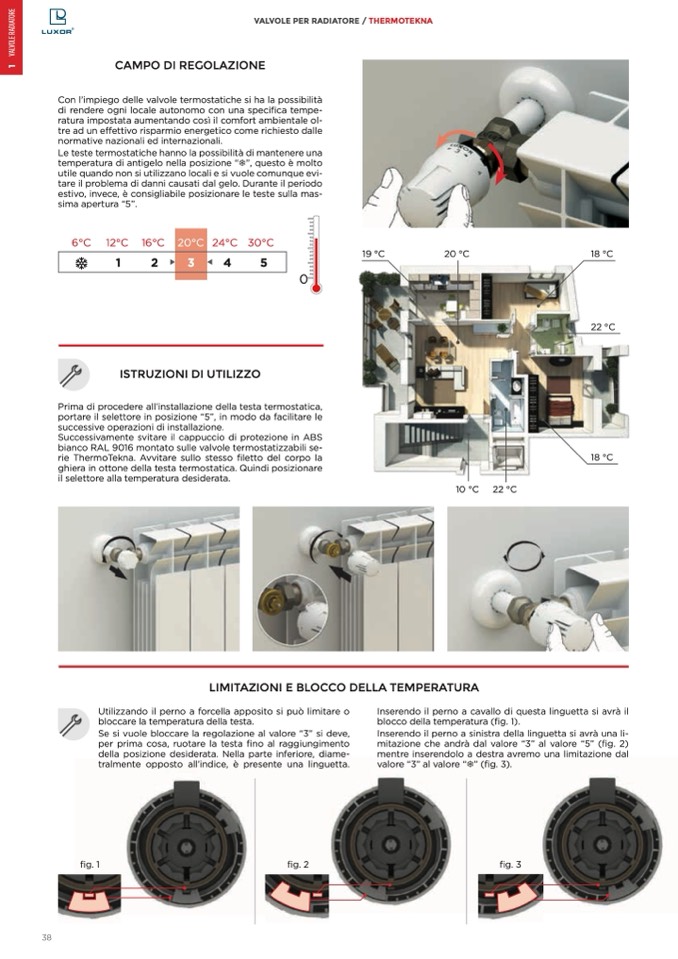

CAMPO DI REGOLAZIONE

Con l’impiego delle valvole termostatiche si ha la possibilità

di rendere ogni locale autonomo con una speci

fica tempe-

ratura impostata aumentando così il comfort ambientale ol-

tre ad un e

ffettivo risparmio energetico come richiesto dalle

normative nazionali ed internazionali.

Le teste termostatiche hanno la possibilit

à di mantenere una

temperatura di antigelo nella posizione “”, questo

è molto

utile quando non si utilizzano locali e si vuole comunque evi-

tare il problema di danni causati dal gelo. Durante il periodo

estivo, invece,

è consigliabile posizionare le teste sulla mas-

sima apertura “5”.

6°C 12°C 16°C

24°C 30°C

0

Prima di procedere all’installazione della testa termostatica,

portare il selettore in posizione “5”, in modo da facilitare le

successive operazioni di installazione.

Successivamente svitare il cappuccio di protezione in ABS

bianco RAL 9016 montato sulle valvole termostatizzabili se-

rie ThermoTekna. Avvitare sullo stesso filetto del corpo la

ghiera in ottone della testa termostatica. Quindi posizionare

il selettore alla temperatura desiderata.

19 °C

20 °C

18 °C

22 °C

18 °C

1

2

20°C

3

Utilizzando il perno a forcella apposito si pu

ò limitare o

bloccare la temperatura della testa.

Se si vuole bloccare la regolazione al valore “3” si deve,

per prima cosa, ruotare la testa fino al raggiungimento

della posizione desiderata. Nella parte inferiore, diame-

tralmente opposto all’indice, è presente una linguetta.

fig. 1

fig. 2

Inserendo il perno a cavallo di questa linguetta si avr

à il

blocco della temperatura (

fig. 1).

Inserendo il perno a sinistra della linguetta si avr

à una li-

mitazione che andr

à dal valore “3” al valore “5” (

fig. 2)

mentre inserendolo a destra avremo una limitazione dal

valore “3” al valore “” (

fig. 3).

fig. 3
