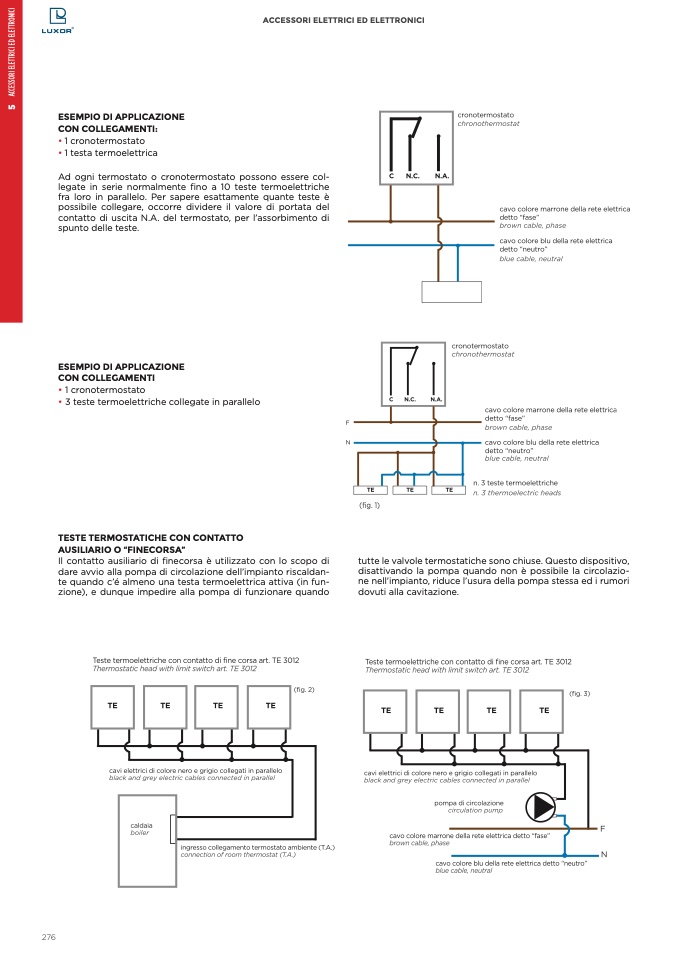

ESEMPIO DI APPLICAZIONE

CON COLLEGAMENTI:

• 1 cronotermostato

• 1 testa termoelettrica

Ad ogni termostato o cronotermostato possono essere col-

legate in serie normalmente fino a 10 teste termoelettriche

fra loro in parallelo. Per sapere esattamente quante teste

è

possibile collegare, occorre dividere il valore di portata del

contatto di uscita N.A. del termostato, per l’assorbimento di

spunto delle teste.

ESEMPIO DI APPLICAZIONE

CON COLLEGAMENTI

• 1 cronotermostato

• 3 teste termoelettriche collegate in parallelo

TESTE TERMOSTATICHE CON CONTATTO

AUSILIARIO O “FINECORSA”

Il contatto ausiliario di

finecorsa

è utilizzato con lo scopo di

dare avvio alla pompa di circolazione dell’impianto riscaldan-

te quando c’

é almeno una testa termoelettrica attiva (in fun-

zione), e dunque impedire alla pompa di funzionare quando

(fig. 1)

tutte le valvole termostatiche sono chiuse. Questo dispositivo,

disattivando la pompa quando non è possibile la circolazio-

ne nell’impianto, riduce l’usura della pompa stessa ed i rumori

dovuti alla cavitazione.
