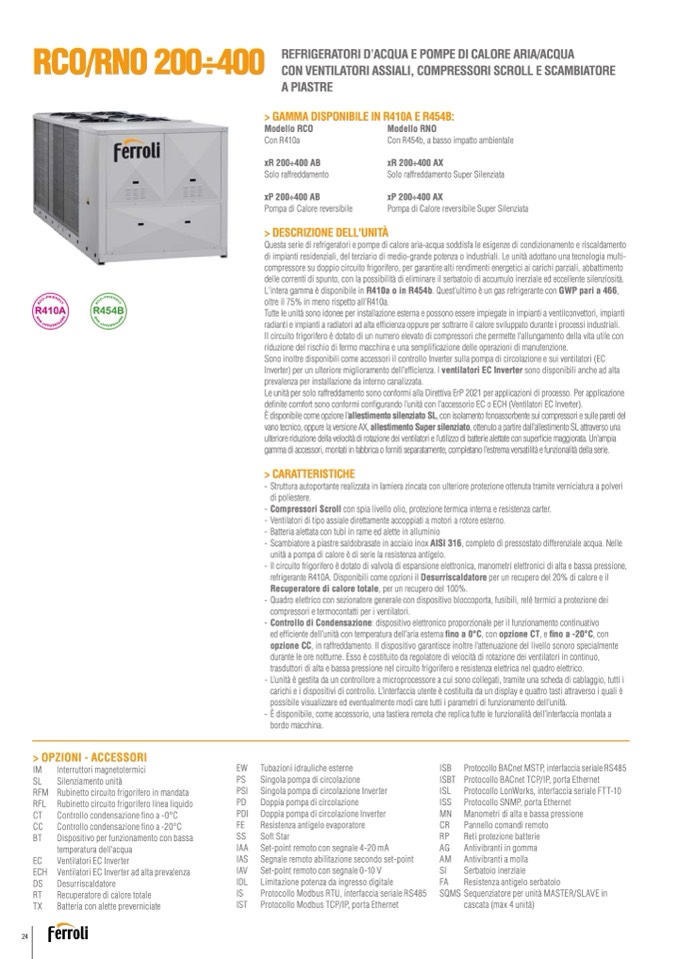

RCO/RNO 200÷400
REFRIGERATORI D’ACQUA E POMPE DI CALORE ARIA/ACQUA
CON VENTILATORI ASSIALI, COMPRESSORI SCROLL E SCAMBIATORE
A PIASTRE
R
I
R
I
> DESCRIZIONE DELL'UNITÀ
Questa serie di refrigeratori e pompe di calore aria-acqua soddisfa le esigenze di condizionamento e riscaldamento
di impianti residenziali, del terziario di medio-grande potenza o industriali. Le unit
à adottano una tecnologia multi-
compressore su doppio circuito frigorifero, per garantire alti rendimenti energetici ai carichi parziali, abbattimento
delle correnti di spunto, con la possibilit
à di eliminare il serbatoio di accumulo inerziale ed eccellente silenziosit
à.
L'intera gamma è disponibile in R410a o in R454b. Quest'ultimo
è un gas refrigerante con GWP pari a 466,
oltre il 75% in meno rispetto all'R410a.
Tutte le unità sono idonee per installazione esterna e possono essere impiegate in impianti a ventilconvettori, impianti
radianti e impianti a radiatori ad alta ef
ficienza oppure per sottrarre il calore sviluppato durante i processi industriali.
Il circuito frigorifero è dotato di un numero elevato di compressori che permette l’allungamento della vita utile con
riduzione del rischio di fermo macchina e una sempli
ficazione delle operazioni di manutenzione.
Sono inoltre disponibili come accessori il controllo Inverter sulla pompa di circolazione e sui ventilatori (EC
Inverter) per un ulteriore miglioramento dell’efficienza. I ventilatori EC Inverter sono disponibili anche ad alta
prevalenza per installazione da interno canalizzata.
Le unit
à per solo raffreddamento sono conformi alla Direttiva ErP 2021 per applicazioni di processo. Per applicazione
de
finite comfort sono conformi configurando l’unità con l'accessorio EC o ECH (Ventilatori EC Inverter).
È disponibile come opzione l’allestimento silenziato SL, con isolamento fonoassorbente sui compressori e sulle pareti del
vano tecnico, oppure la versione AX, allestimento Super silenziato, ottenuto a partire dall’allestimento SL attraverso una
ulteriore riduzione della velocit
à di rotazione dei ventilatori e l’utilizzo di batterie alettate con superficie maggiorata. Un’ampia
gamma di accessori, montati in fabbrica o forniti separatamente, completano l’estrema versatilit
à e funzionalità della serie.
> CARATTERISTICHE
- Struttura autoportante realizzata in lamiera zincata con ulteriore protezione ottenuta tramite verniciatura a polveri
di poliestere.
- Compressori Scroll con spia livello olio, protezione termica interna e resistenza carter.
- Ventilatori di tipo assiale direttamente accoppiati a motori a rotore esterno.
- Batteria alettata con tubi in rame ed alette in alluminio
- Scambiatore a piastre saldobrasate in acciaio inox AISI 316, completo di pressostato differenziale acqua. Nelle
unit
à a pompa di calore è di serie la resistenza antigelo.
- Il circuito frigorifero è dotato di valvola di espansione elettronica, manometri elettronici di alta e bassa pressione,
refrigerante R410A. Disponibili come opzioni il Desurriscaldatore per un recupero del 20% di calore e il
Recuperatore di calore totale, per un recupero del 100%.
- Quadro elettrico con sezionatore generale con dispositivo bloccoporta, fusibili, rel
é termici a protezione dei
compressori e termocontatti per i ventilatori.
- Controllo di Condensazione: dispositivo elettronico proporzionale per il funzionamento continuativo
ed ef
ficiente dell’unità con temperatura dell’aria esterna
fino a 0°C, con opzione CT, e fino a -20°C, con
opzione CC, in raffreddamento. Il dispositivo garantisce inoltre l’attenuazione del livello sonoro specialmente
durante le ore notturne. Esso è costituito da regolatore di velocità di rotazione dei ventilatori in continuo,
trasduttori di alta e bassa pressione nel circuito frigorifero e resistenza elettrica nel quadro elettrico.
- L’unità è gestita da un controllore a microprocessore a cui sono collegati, tramite una scheda di cablaggio, tutti i
carichi e i dispositivi di controllo. L’interfaccia utente è costituita da un display e quattro tasti attraverso i quali è
possibile visualizzare ed eventualmente modi care tutti i parametri di funzionamento dell’unit
à.
- È disponibile, come accessorio, una tastiera remota che replica tutte le funzionalità dell’interfaccia montata a
bordo macchina.
> OPZIONI - ACCESSORI
IM
Interruttori magnetotermici
SL
Silenziamento unità
RFM Rubinetto circuito frigorifero in mandata
RFL Rubinetto circuito frigorifero linea liquido
CT
Controllo condensazione
fino a -0°C
CC Controllo condensazione
fino a -20°C
BT
Dispositivo per funzionamento con bassa
temperatura dell'acqua
EC
Ventilatori EC Inverter
ECH Ventilatori EC Inverter ad alta prevalenza
DS Desurriscaldatore
RT
Recuperatore di calore totale
TX
Batteria con alette preverniciate
EW Tubazioni idrauliche esterne
PS
Singola pompa di circolazione
PSI Singola pompa di circolazione Inverter
PD Doppia pompa di circolazione
PDI Doppia pompa di circolazione Inverter
FE
Resistenza antigelo evaporatore
SS
Soft Star
IAA Set-point remoto con segnale 4-20 mA
IAS Segnale remoto abilitazione secondo set-point
IAV Set-point remoto con segnale 0-10 V
IDL Limitazione potenza da ingresso digitale
IS
Protocollo Modbus RTU, interfaccia seriale RS485
IST Protocollo Modbus TCP/IP, porta Ethernet
ISB Protocollo BACnet MSTP, interfaccia seriale RS485
ISBT Protocollo BACnet TCP/IP, porta Ethernet
ISL Protocollo LonWorks, interfaccia seriale FTT-10
ISS Protocollo SNMP, porta Ethernet
MN Manometri di alta e bassa pressione
CR Pannello comandi remoto
RP
Reti protezione batterie
AG Antivibranti in gomma
AM Antivibranti a molla
SI
Serbatoio inerziale
FA
Resistenza antigelo serbatoio
SQMS Sequenziatore per unit
à MASTER/SLAVE in
cascata (max 4 unit
à)
> GAMMA DISPONIBILE IN R410A E R454B:
Modello RCO
Modello RNO
Con R410a
xR 200÷400 AB
Solo raffreddamento
xP 200÷400 AB
Pompa di Calore reversibile
Con R454b, a basso impatto ambientale
xR 200÷400 AX
Solo raffreddamento Super Silenziata
xP 200÷400 AX
Pompa di Calore reversibile Super Silenziata
-
