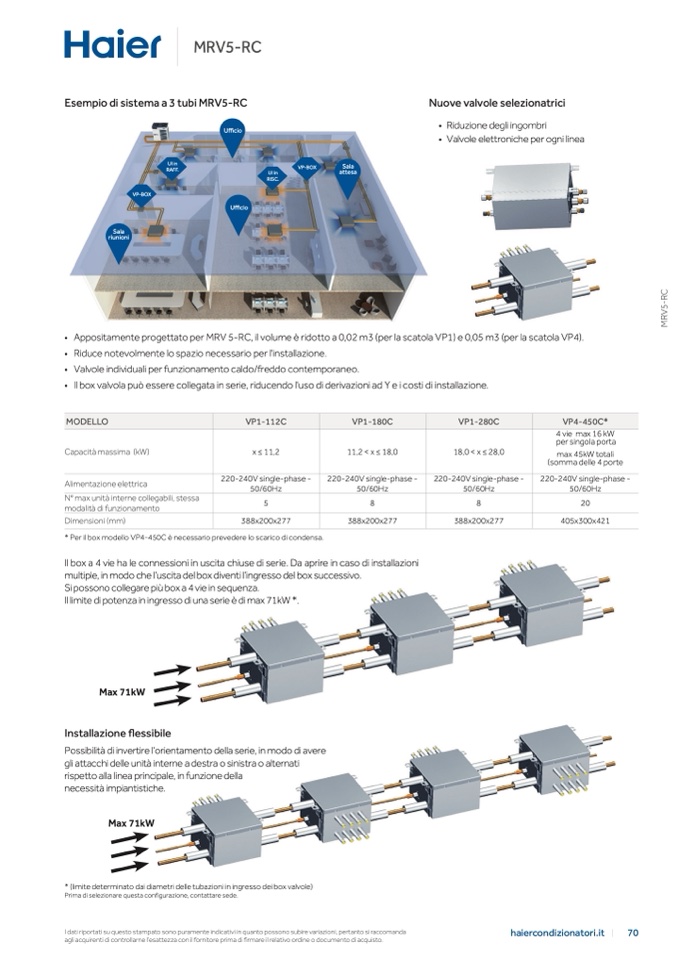

MRV5-R

C

Esempio di sistema a 3 tubi MRV5-RC

UI i

n

RAFF.

Ufficio

Nuove valvole selezionatrici

•

•

Riduzione degli ingombri

Valvole elettroniche per ogni line

a

VP-BOX

Sal

a

attes

a

UI i

n

RISC

.

VP-BOX

Ufficio

Sal

a

riunion

i

M

R

V

5

-

R

C

• Appositamente progettato per MRV 5-RC, il volume è ridotto a 0,02 m3 (per la scatola VP1) e 0,05 m3 (per la scatola VP4).

• Riduce notevolmente lo spazio necessario per l'installazione.

• Valvole individuali per funzionamento caldo/freddo contemporaneo

.

• Il box valvola può essere collegata in serie, riducendo l'uso di derivazioni ad Y e i costi di installazione.

MODELLO

VP1-112C

VP1-180C

VP1-280C

VP4-450C

*

Capacità massima (kW)

x ≤ 11,2

11,2 < x ≤ 18,0

18,0 < x ≤ 28,0

4 vie max 16 kW

per singola port

a

max 45kW totali

(somma delle 4 porte

Alimentazione elettrica

220-240V single-phase

-

50/60Hz

N° max unità interne collegabili, stess

a

modalità di funzionamento

5

8

8

2

0

Dimensioni (mm)

220-240V single-phase -

50/60H

z

* Per il box modello VP4-450C è necessario prevedere lo scarico di condensa.

Il box a 4 vie ha le connessioni in uscita chiuse di serie. Da aprire in caso di installazioni

multiple, in modo che l’uscita del box diventi l’ingresso del box successivo

.

Si possono collegare più box a 4 vie in sequenza

.

Il limite di potenza in ingresso di una serie è di max 71kW *.

220-240V single-phase

-

50/60Hz

220-240V single-phase

-

50/60H

z

388x200x277

388x200x277

388x200x277

405x300x421

Max 71kW

Installazione flessibile

Possibilità di invertire l’orientamento della serie, in modo di avere

gli attacchi delle unità interne a destra o sinistra o alternati

rispetto alla linea principale, in funzione dell

a

necessità impiantistiche.

Max 71kW

* (limite determinato dai diametri delle tubazioni in ingresso dei box valvole)

Prima di selezionare questa configurazione, contattare sede.

I dati riportati su questo stampato sono puramente indicativi in quanto possono subire variazioni, pertanto si raccomanda

agli acquirenti di controllarne l’esattezza con il fornitore prima di firmare il relativo ordine o documento di acquisto.

haiercondizionatori.it

70
