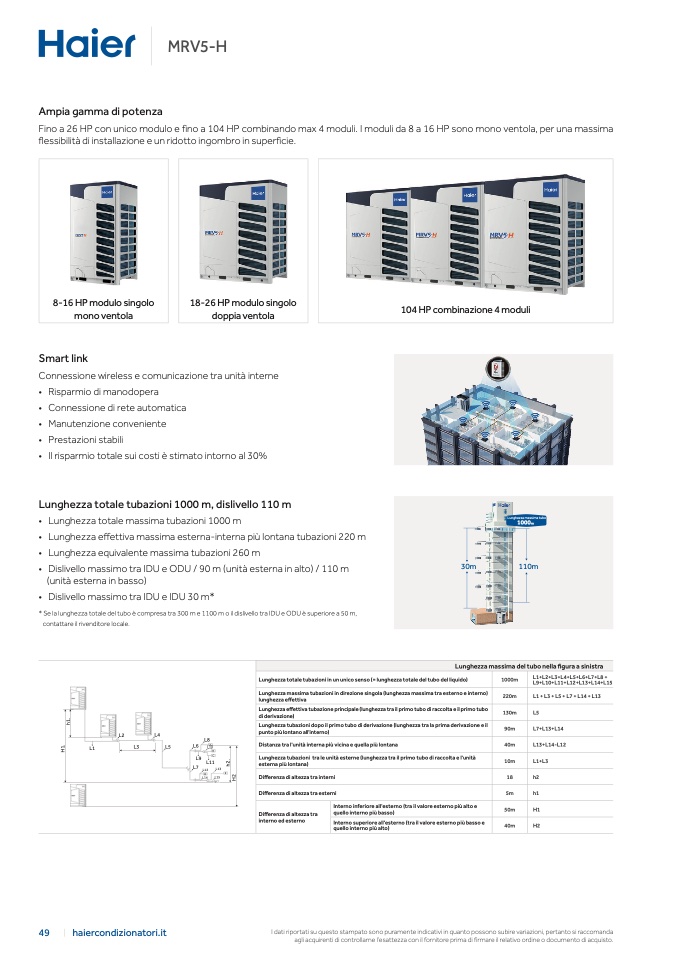

MRV5-

H

Ampia gamma di potenz

a

Fino a 26 HP con unico modulo e fino a 104 HP combinando max 4 moduli. I moduli da 8 a 16 HP sono mono ventola, per una massim

a

flessibilità di installazione e un ridotto ingombro in superficie

.

8-16 HP modulo singolo

mono ventola

18-26 HP modulo singol

o

doppia ventol

a

104 HP combinazione 4 modul

i

Smart lin

k

Connessione wireless e comunicazione tra unità interne

• Risparmio di manodoper

a

• Connessione di rete automatica

• Manutenzione conveniente

• Prestazioni stabil

i

• Il risparmio totale sui costi è stimato intorno al 30

%

Lunghezza totale tubazioni 1000 m, dislivello 110 m

• Lunghezza totale massima tubazioni 1000

m

• Lunghezza e

ffettiva massima esterna-interna più lontana tubazioni 220 m

• Lunghezza equivalente massima tubazioni 260 m

• Dislivello massimo tra IDU e ODU / 90 m (unità esterna in alto) / 110

m

(unità esterna in basso)

• Dislivello massimo tra IDU e IDU 30 m*

* Se la lunghezza totale del tubo è compresa tra 300 m e 1100 m o il dislivello tra IDU e ODU è superiore a 50 m

,

contattare il rivenditore locale.

Max. total pipe length

Lunghezza massima tubo

1000m

30m

110m

Lunghezza massima del tubo nella figura a sinistra

h

1

.

L2

L4

L8

H

1

.

L1

L3

L5

L

6

L9

L

7

A

L1

0

B

C

L11

h

2

.

L12

L1

3

D

E

L1

4

L1

5

F

H

2

Lunghezza totale tubazioni in un unico senso (= lunghezza totale del tubo del liquido)

1000m

L1+L2+L3+L4+L5+L6+L7+L8 +

L9+L10+L11+L12+L13+L14+L15

Lunghezza massima tubazioni in direzione singola (lunghezza massima tra esterno e interno

)

lunghezza effettiva

220m

Lunghezza effettiva tubazione principale (lunghezza tra il primo tubo di raccolta e il primo tubo

di derivazione)

130m L

5

L1 + L3 + L5 + L7 + L14 + L1

3

Lunghezza tubazioni dopo il primo tubo di derivazione (lunghezza tra la prima derivazione e i

l

punto più lontano all'interno)

90m L7+L13+L14

Distanza tra l'unità interna più vicina e quella più lontana

40m

L13+L14-L12

Lunghezza tubazioni tra le unità esterne (lunghezza tra il primo tubo di raccolta e l'unit

à

esterna più lontana)

10m L1+L3

Di

fferenza di altezza tra interni

18

h2

5m

h1

Di

fferenza di altezza tra esterni

Differenza di altezza tra

interno ed esterno

Interno inferiore all'esterno (tra il valore esterno più alto e

quello interno più basso)

Interno superiore all'esterno (tra il valore esterno più basso

e

quello interno più alto)

50m H1

40m H2

49
