Chiller R32

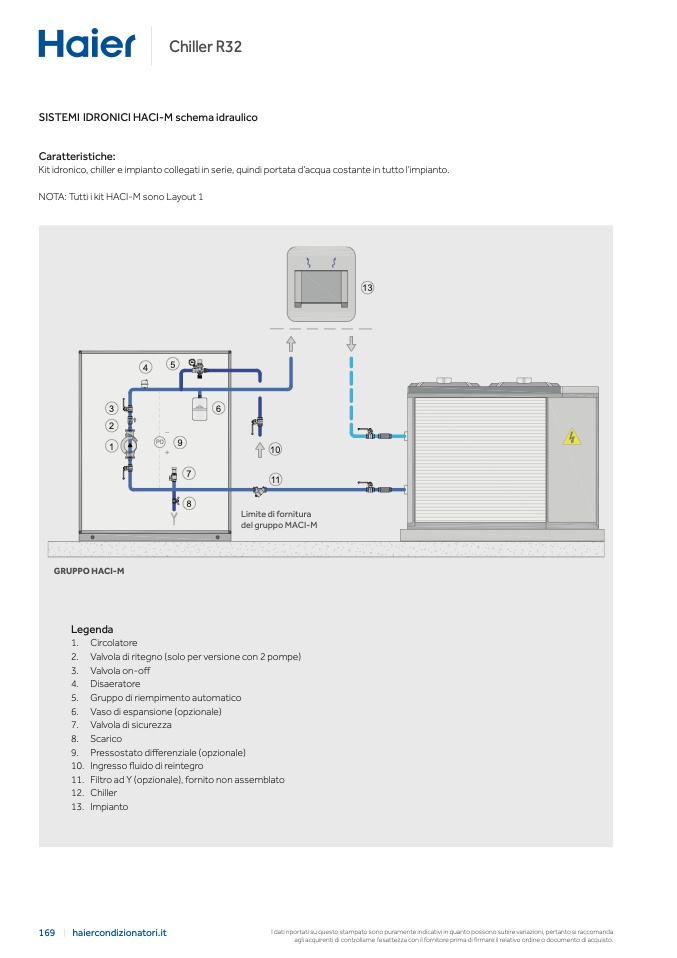

SISTEMI IDRONICI HACI-M schema idraulic

o

Caratteristiche:

Kit idronico, chiller e impianto collegati in serie, quindi portata d’acqua costante in tutto l’impianto.

NOTA: Tutti i kit HACI-M sono Layout 1

1

3

4

5

3

2

1

6

9

1

0

7

11

8

Limite di fornitura

del gruppo MACI-M

GRUPPO HACI-

M

Legenda

1. Circolator

e

2.

Valvola di ritegno (solo per versione con 2 pompe)

3. Valvola on-o

ff

4. Disaeratore

5. Gruppo di riempimento automatico

6. Vaso di espansione (opzionale

)

7. Valvola di sicurezz

a

8. Scarico

9. Pressostato differenziale (opzionale)

10. Ingresso

fluido di reintegr

o

11.

Filtro ad Y (opzionale), fornito non assemblat

o

12. Chille

r

13. Impiant

o

169
