Chiller R32

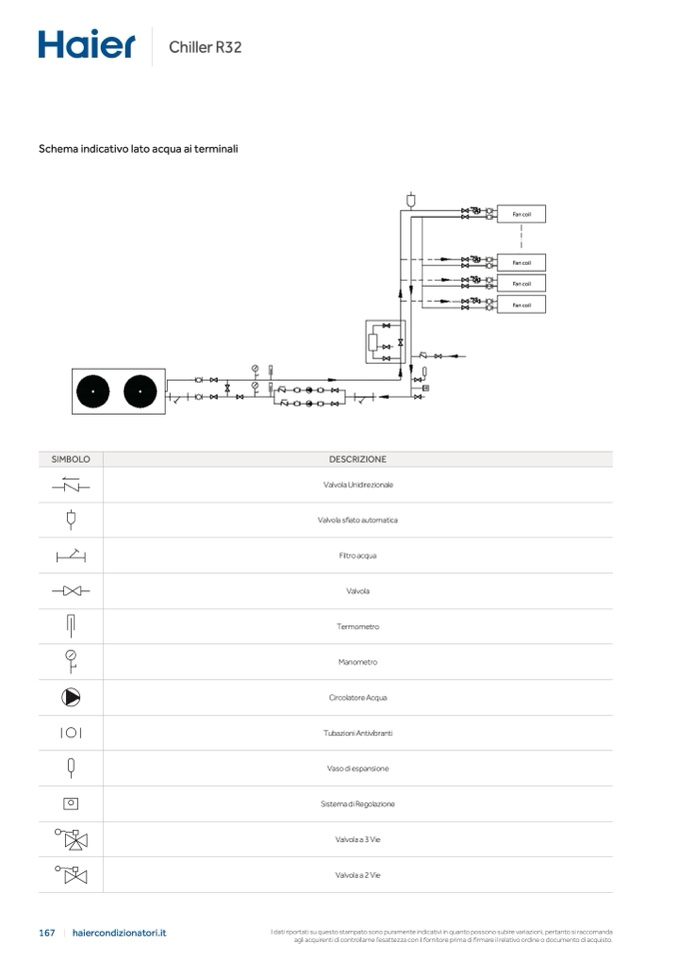

Schema indicativo lato acqua ai terminali

Fan coi

l

Fan coi

l

Fan coi

l

Fan coi

l

SIMBOLO

DESCRIZIONE

Valvola Unidirezional

e

Valvola sfiato automatic

a

Filtro acqua

Valvola

Termometro

Manometr

o

Circolatore Acqua

Tubazioni Antivibranti

Vaso di espansion

e

Sistema di Regolazion

e

Valvola a 3 Vi

e

Valvola a 2 Vi

e

167

haiercondizionatori.it

I dati riportati su questo stampato sono puramente indicativi in quanto possono subire variazioni, pertanto si raccomand

a

agli acquirenti di controllarne l’esattezza con il fornitore prima di firmare il relativo ordine o documento di acquisto.
