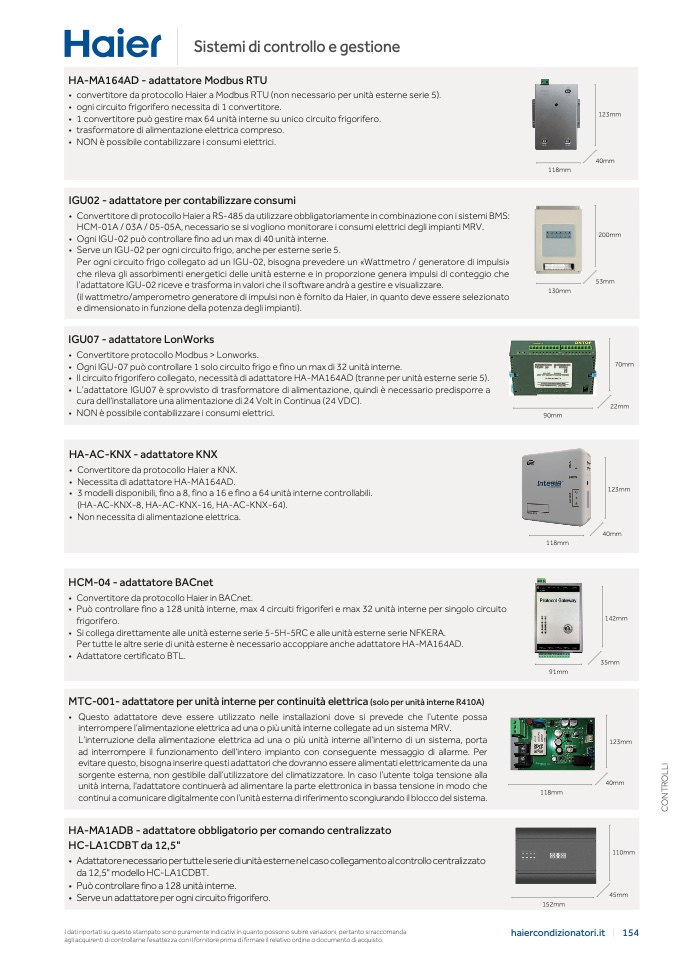

Sistemi di controllo e gestion
e
HA-MA164AD - adattatore Modbus RT
U
•
•
•
•
•
convertitore da protocollo Haier a Modbus RTU (non necessario per unità esterne serie 5)
.
ogni circuito frigorifero necessita di 1 convertitore
.
1 convertitore può gestire max 64 unità interne su unico circuito frigorifero.
trasformatore di alimentazione elettrica compreso
.
NON è possibile contabilizzare i consumi elettrici
.
123mm
40mm
118m
m
IGU02 - adattatore per contabilizzare consumi
• Convertitore di protocollo Haier a RS-485 da utilizzare obbligatoriamente in combinazione con i sistemi BMS:
HCM-01A / 03A / 05-05A, necessario se si vogliono monitorare i consumi elettrici degli impianti MRV
.
• Ogni IGU-02 può controllare fino ad un max di 40 unità interne.
• Serve un IGU-02 per ogni circuito frigo, anche per esterne serie 5.
Per ogni circuito frigo collegato ad un IGU-02, bisogna prevedere un «Wattmetro / generatore di impulsi»
che rileva gli assorbimenti energetici delle unità esterne e in proporzione genera impulsi di conteggio che
l’adattatore IGU-02 riceve e trasforma in valori che il software andrà a gestire e visualizzare.
(il wattmetro/amperometro generatore di impulsi non è fornito da Haier, in quanto deve essere selezionat
o
e dimensionato in funzione della potenza degli impianti)
.
200mm
53mm
130m
m
IGU07 - adattatore LonWorks
•
•
•
•
•
Convertitore protocollo Modbus > Lonworks
.
Ogni IGU-07 può controllare 1 solo circuito frigo e fino un max di 32 unità interne.
Il circuito frigorifero collegato, necessità di adattatore HA-MA164AD (tranne per unità esterne serie 5)
.
L’adattatore IGU07 è sprovvisto di trasformatore di alimentazione, quindi è necessario predisporre a
cura dell’installatore una alimentazione di 24 Volt in Continua (24 VDC).
NON è possibile contabilizzare i consumi elettrici.
70mm
22m
m
90m
m
HA-AC-KNX - adattatore KNX
•
•
•
•
Convertitore da protocollo Haier a KNX.
Necessita di adattatore HA-MA164AD.
3 modelli disponibili, fino a 8, fino a 16 e fino a 64 unità interne controllabili.
(HA-AC-KNX-8, HA-AC-KNX-16, HA-AC-KNX-64)
.
Non necessita di alimentazione elettrica.
123m
m
40m
m
118m
m
HCM-04 - adattatore BACnet
•
•
•
•
Convertitore da protocollo Haier in BACnet.
Può controllare fino a 128 unità interne, max 4 circuiti frigoriferi e max 32 unità interne per singolo circuito
frigorifero
.
Si collega direttamente alle unità esterne serie 5-5H-5RC e alle unità esterne serie NFKERA.
Per tutte le altre serie di unità esterne è necessario accoppiare anche adattatore HA-MA164AD
.
Adattatore certificato BTL
.
142mm
35mm
91mm
MTC-001- adattatore per unità interne per continuità elettrica (solo per unità interne R410A
)
•
Questo adattatore deve essere utilizzato nelle installazioni dove si prevede che l’utente poss
a
interrompere l’alimentazione elettrica ad una o più unità interne collegate ad un sistema MRV
.
L’interruzione della alimentazione elettrica ad una o più unità interne all’interno di un sistema, porta
ad interrompere il funzionamento dell’intero impianto con conseguente messaggio di allarme. Pe
r
evitare questo, bisogna inserire questi adattatori che dovranno essere alimentati elettricamente da un
a
sorgente esterna, non gestibile dall’utilizzatore del climatizzatore. In caso l’utente tolga tensione alla
unità interna, l’adattatore continuerà ad alimentare la parte elettronica in bassa tensione in modo ch
e
continui a comunicare digitalmente con l’unità esterna di riferimento scongiurando il blocco del sistema.
123m
m
40mm
118m
m
C
O
N
T
R
O
L
L
I
HA-MA1ADB - adattatore obbligatorio per comando centralizzato
HC-LA1CDBT da 12,5"
•
•
•
Adattatore necessario per tutte le serie di unità esterne nel caso collegamento al controllo centralizzat
o
da 12,5" modello HC-LA1CDBT.
Può controllare fino a 128 unità interne
.
Serve un adattatore per ogni circuito frigorifero.
I dati riportati su questo stampato sono puramente indicativi in quanto possono subire variazioni, pertanto si raccomanda
agli acquirenti di controllarne l’esattezza con il fornitore prima di firmare il relativo ordine o documento di acquisto.
110mm
45mm
152m
m
