Sistemi di controllo e gestion

e

•

•

•

•

•

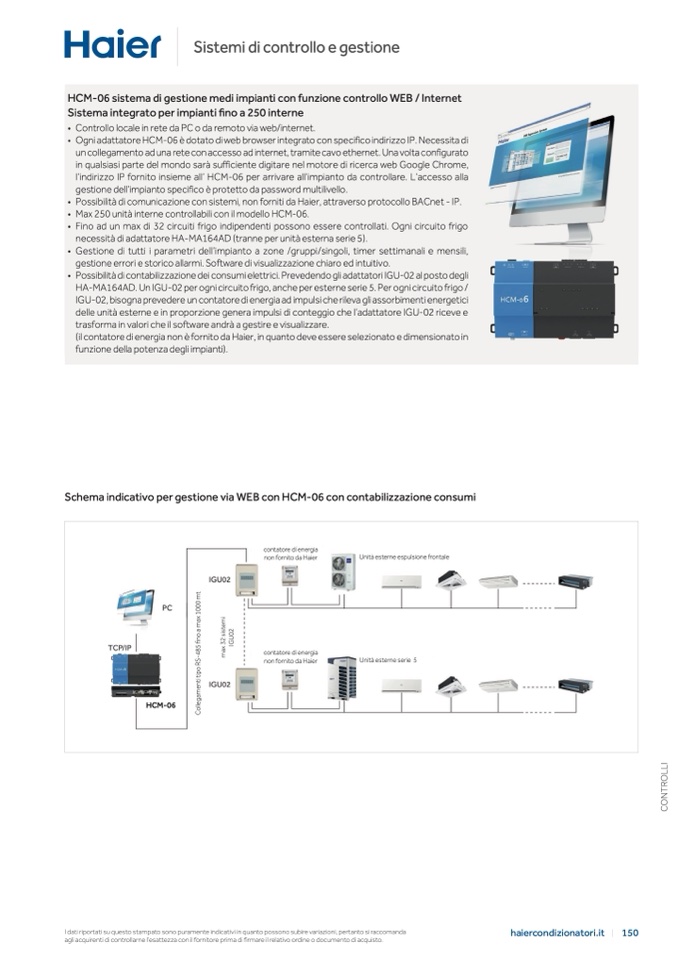

HCM-06 sistema di gestione medi impianti con funzione controllo WEB / Internet

Sistema integrato per impianti fino a 250 intern

e

Controllo locale in rete da PC o da remoto via web/internet.

Ogni adattatore HCM-06 è dotato di web browser integrato con specifico indirizzo IP. Necessita

di

un collegamento ad una rete con accesso ad internet, tramite cavo ethernet. Una volta configurato

in qualsiasi parte del mondo sarà sufficiente digitare nel motore di ricerca web Google Chrome,

l’indirizzo IP fornito insieme all’ HCM-06 per arrivare all’impianto da controllare. L’accesso alla

gestione dell’impianto specifico è protetto da password multilivello

.

Possibilità di comunicazione con sistemi, non forniti da Haier, attraverso protocollo BACnet - IP.

Max 250 unità interne controllabili con il modello HCM-06.

Fino ad un max di 32 circuiti frigo indipendenti possono essere controllati. Ogni circuito frig

o

necessità di adattatore HA-MA164AD (tranne per unità esterna serie 5)

.

Gestione di tutti i parametri dell’impianto a zone /gruppi/singoli, timer settimanali e mensili

,

gestione errori e storico allarmi. Software di visualizzazione chiaro ed intuitivo.

• Possibilità di contabilizzazione dei consumi elettrici. Prevedendo gli adattatori IGU-02 al posto degli

HA-MA164AD. Un IGU-02 per ogni circuito frigo, anche per esterne serie 5. Per ogni circuito frigo

/

IGU-02, bisogna prevedere un contatore di energia ad impulsi che rileva gli assorbimenti energetici

delle unità esterne e in proporzione genera impulsi di conteggio che l’adattatore IGU-02 riceve e

trasforma in valori che il software andrà a gestire e visualizzare

.

(il contatore di energia non è fornito da Haier, in quanto deve essere selezionato e dimensionato i

n

funzione della potenza degli impianti).

•

Schema indicativo per gestione via WEB con HCM-06 con contabilizzazione consumi

contatore di energia

non fornito da Haier

Unità esterne espulsione frontale

HCM-06

C

o

l

l

e

g

a

m

e

n

t

i

t

i

p

o

R

S

-

4

8

5

f

i

n

o

a

m

a

x

1

0

0

0

m

t

m

a

x

3

2

s

i

s

t

e

m

i

I

G

U

0

2

contatore di energia

non fornito da Haier

Unità esterne serie 5

C

O

N

T

R

O

L

L

I

I dati riportati su questo stampato sono puramente indicativi in quanto possono subire variazioni, pertanto si raccomanda

agli acquirenti di controllarne l’esattezza con il fornitore prima di firmare il relativo ordine o documento di acquisto.
