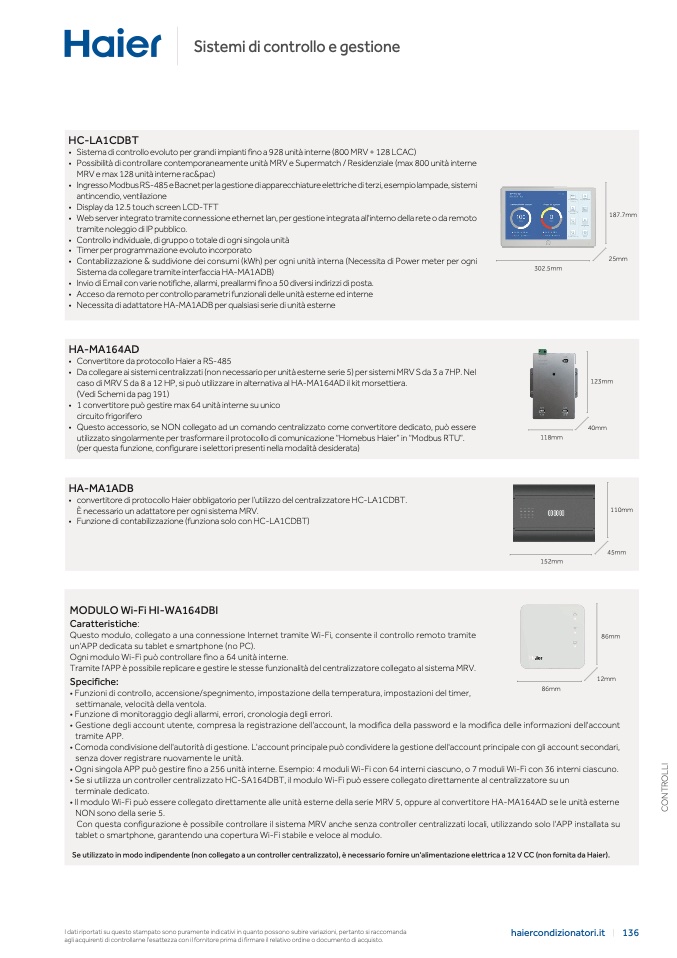

Sistemi di controllo e gestione

HC-LA1CDBT

• Sistema di controllo evoluto per grandi impianti fino a 928 unità interne (800 MRV + 128 LCAC)

• Possibilità di controllare contemporaneamente unità MRV e Supermatch / Residenziale (max 800 unità interne

MRV e max 128 unità interne rac&pac

)

• Ingresso Modbus RS-485 e Bacnet per la gestione di apparecchiature elettriche di terzi, esempio lampade, sistemi

antincendio, ventilazion

e

• Display da 12.5 touch screen LCD-TFT

• Web server integrato tramite connessione ethernet lan, per gestione integrata all'interno della rete o da remoto

tramite noleggio di IP pubblico

.

• Controllo individuale, di gruppo o totale di ogni singola unità

• Timer per programmazione evoluto incorporato

• Contabilizzazione & suddivione dei consumi (kWh) per ogni unità interna (Necessita di Power meter per ogni

Sistema da collegare tramite interfaccia HA-MA1ADB

)

• Invio di Email con varie notifiche, allarmi, preallarmi fino a 50 diversi indirizzi di posta.

• Acceso da remoto per controllo parametri funzionali delle unità esterne ed interne

• Necessita di adattatore HA-MA1ADB per qualsiasi serie di unità esterne

187.7m

m

25mm

302.5mm

HA-MA164A

D

• Convertitore da protocollo Haier a RS-485

• Da collegare ai sistemi centralizzati (non necessario per unità esterne serie 5) per sistemi MRV S da 3 a 7HP. Nel

caso di MRV S da 8 a 12 HP, si può utilizzare in alternativa al HA-MA164AD il kit morsettiera

.

(Vedi Schemi da pag 191

)

• 1 convertitore può gestire max 64 unità interne su unico

circuito frigorifero

• Questo accessorio, se NON collegato ad un comando centralizzato come convertitore dedicato, può essere

utilizzato singolarmente per trasformare il protocollo di comunicazione “Homebus Haier” in “Modbus RTU”.

(per questa funzione, configurare i selettori presenti nella modalità desiderata)

123mm

40mm

118m

m

HA-MA1ADB

• convertitore di protocollo Haier obbligatorio per l’utilizzo del centralizzatore HC-LA1CDBT.

È necessario un adattatore per ogni sistema MRV.

• Funzione di contabilizzazione (funziona solo con HC-LA1CDBT)

110mm

45mm

152m

m

86mm

12mm

86m

m

MODULO Wi-Fi HI-WA164DB

I

Caratteristiche

:

Questo modulo, collegato a una connessione Internet tramite Wi-Fi, consente il controllo remoto tramite

un'APP dedicata su tablet e smartphone (no PC)

.

Ogni modulo Wi-Fi può controllare fino a 64 unità interne.

Tramite l'APP è possibile replicare e gestire le stesse funzionalità del centralizzatore collegato al sistema MRV

.

Specifiche

:

• Funzioni di controllo, accensione/spegnimento, impostazione della temperatura, impostazioni del timer,

settimanale, velocità della ventola

.

• Funzione di monitoraggio degli allarmi, errori, cronologia degli errori

.

• Gestione degli account utente, compresa la registrazione dell'account, la modifica della password e la modifica delle informazioni dell'accoun

t

tramite APP.

• Comoda condivisione dell'autorità di gestione. L'account principale può condividere la gestione dell'account principale con gli account secondari

,

senza dover registrare nuovamente le unità.

• Ogni singola APP può gestire fino a 256 unità interne. Esempio: 4 moduli Wi-Fi con 64 interni ciascuno, o 7 moduli Wi-Fi con 36 interni ciascuno

.

• Se si utilizza un controller centralizzato HC-SA164DBT, il modulo Wi-Fi può essere collegato direttamente al centralizzatore su u

n

terminale dedicato

.

• Il modulo Wi-Fi può essere collegato direttamente alle unità esterne della serie MRV 5, oppure al convertitore HA-MA164AD se le unità esterne

NON sono della serie 5.

Con questa configurazione è possibile controllare il sistema MRV anche senza controller centralizzati locali, utilizzando solo l'APP installata s

u

tablet o smartphone, garantendo una copertura Wi-Fi stabile e veloce al modulo.

Se utilizzato in modo indipendente (non collegato a un controller centralizzato), è necessario fornire un'alimentazione elettrica a 12 V CC (non fornita da Haier)

.

C

O

N

T

R

O

L

L

I

I dati riportati su questo stampato sono puramente indicativi in quanto possono subire variazioni, pertanto si raccomanda

agli acquirenti di controllarne l’esattezza con il fornitore prima di firmare il relativo ordine o documento di acquisto.
