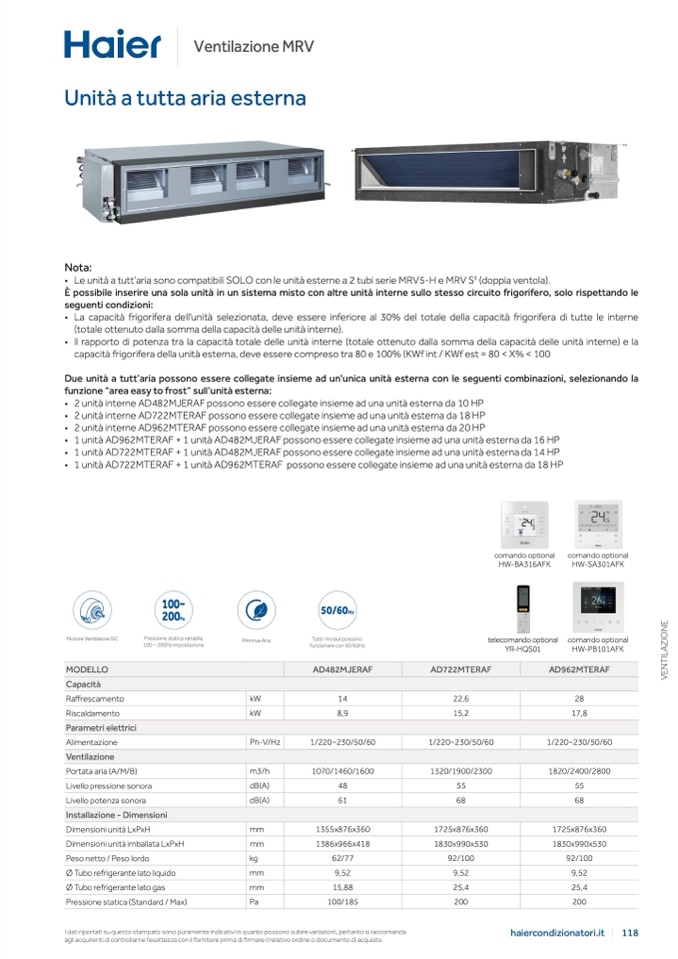

Ventilazione MRV
Unità a tutta aria estern
a
Nota:
•
Le unità a tutt’aria sono compatibili SOLO con le unità esterne a 2 tubi serie MRV5-H e MRV SII (doppia ventola)
.
È possibile inserire una sola unità in un sistema misto con altre unità interne sullo stesso circuito frigorifero, solo rispettando l
e
seguenti condizioni
:
• La capacità frigorifera dell'unità selezionata, deve essere inferiore al 30% del totale della capacità frigorifera di tutte le interne
(totale ottenuto dalla somma della capacità delle unità interne).
• Il rapporto di potenza tra la capacità totale delle unità interne (totale ottenuto dalla somma della capacità delle unità interne) e l
a
capacità frigorifera della unità esterna, deve essere compreso tra 80 e 100% (KWf int / KWf est = 80 < X% < 100
Due unità a tutt’aria possono essere collegate insieme ad un'unica unità esterna con le seguenti combinazioni, selezionando la
funzione “area easy to frost” sull’unità esterna
:
•
2 unità interne AD482MJERAF possono essere collegate insieme ad una unità esterna da 10 H
P
•
2 unità interne AD722MTERAF possono essere collegate insieme ad una unità esterna da 18 H
P
•
2 unità interne AD962MTERAF possono essere collegate insieme ad una unità esterna da 20 H
P
•
1 unità AD962MTERAF + 1 unità AD482MJERAF possono essere collegate insieme ad una unità esterna da 16 H
P
•
1 unità AD722MTERAF + 1 unità AD482MJERAF possono essere collegate insieme ad una unità esterna da 14 H
P
•
1 unità AD722MTERAF + 1 unità AD962MTERAF possono essere collegate insieme ad una unità esterna da 18 H
P
comando optional
HW-BA316AF
K
comando optional
HW-SA301AF
K
Motore Ventilatore DC
100~
200P
a
Pressione statica variabil
e
100 ~ 200Pa impostazion
e
Rinnova Aria
50/60Hz
Tutti i moduli posson
o
funzionare con 50/60Hz
telecomando optional
YR-HQS0
1
comando optional
HW-PB101AF
K
MODELLO
AD482MJERAF
AD722MTERAF
AD962MTERAF
Capacità
Raffrescamento
kW
14
22,6
2
8
Riscaldamento
kW
8,9
15,2
17,
8
Parametri elettric
i
Alimentazione
Ph-V/Hz
1/220~230/50/60
1/220~230/50/60
1/220~230/50/6
0
Ventilazione
Portata aria (A/M/B)
m3/h
1070/1460/1600
1320/1900/2300
1820/2400/2800
Livello pressione sonora
dB(A)
48
55
5
5
Livello potenza sonora
dB(A)
61
68
68
Installazione - Dimension
i
Dimensioni unità LxPxH
mm
1355x876x360
1725x876x360
1725x876x36
0
Dimensioni unità imballata LxPxH
mm
1386x966x418
1830x990x530
1830x990x53
0
Peso netto / Peso lordo
kg
62/77
92/100
92/100
Ø Tubo refrigerante lato liquido
mm
9,52
9,52
9,5
2
Ø Tubo refrigerante lato gas
mm
15,88
25,4
25,
4
Pressione statica (Standard / Max)
Pa
100/185
200
20
0
I dati riportati su questo stampato sono puramente indicativi in quanto possono subire variazioni, pertanto si raccomanda
agli acquirenti di controllarne l’esattezza con il fornitore prima di firmare il relativo ordine o documento di acquisto.
