MATERIALI:

IMBALLO:

Allacciamenti standard

V01

V02

I=L+80

I=L+80

Legenda connessioni =

Allacciamenti speciali

entrata

uscita

Specificare sempre in sede di ordine il tipo di allacciamento.

sfogo

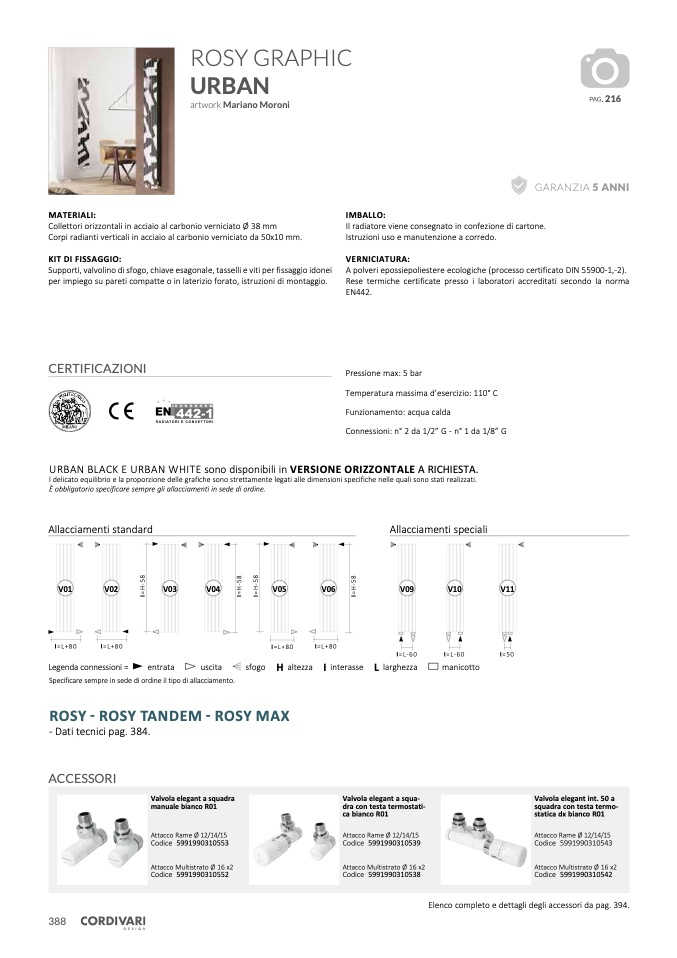

ROSY GRAPHIC

URBAN

artwork Mariano Moroni

pag

. 216

GARANZIA 5 ANNI

Il radiatore viene consegnato in confezione di cartone.

Istruzioni uso e manutenzione a corredo.

VERNICIATURA:

A polveri epossiepoliestere ecologiche (processo certificato DIN 55900-1,-2).

Rese termiche certificate presso i laboratori accreditati secondo la norma

EN442.

Pressione max: 5 bar

Temperatura massima d’esercizio: 110° C

Funzionamento: acqua calda

Connessioni: n° 2 da 1/2” G - n° 1 da 1/8” G

Collettori orizzontali in acciaio al carbonio verniciato Ø 38 mm

Corpi radianti verticali in acciaio al carbonio verniciato da 50x10 mm.

KIT DI FISSAGGIO:

Supporti, valvolino di sfogo, chiave esagonale, tasselli e viti per fissaggio idonei

per impiego su pareti compatte o in laterizio forato, istruzioni di montaggio.

CERTIFICAZIONI

URBAN BLACK E URBAN WHITE sono disponibili in VERSIONE ORIZZONTALE A RICHIESTA.

l delicato equilibrio e la proporzione delle grafiche sono strettamente legati alle dimensioni specifiche nelle quali sono stati realizzati.

È obbligatorio specificare sempre gli allacciamenti in sede di ordine.

V03

V04

V05

I=L+80

H altezza

V06

I=L+80

I interasse

V09

I=L-60

L larghezza

V10

V11

I=L-60

I=50

manicotto

ROSY - ROSY TANDEM - ROSY MAX

- Dati tecnici pag. 384.

ACCESSORI

388

Elenco completo e dettagli degli accessori da pag. 394.

I

=

H

-

5

8

I

=

H

-

5

8

I

=

H

-

5

8

I

=

H

-

5

8

Valvola elegant a squadra

manuale bianco R01

Attacco Rame Ø 12/14/15

Codice 5991990310553

Attacco Multistrato Ø 16 x2

Codice 5991990310552

Valvola elegant a squa-

dra con testa termostati-

ca bianco R01

Attacco Rame Ø 12/14/15

Codice 5991990310539

Attacco Multistrato Ø 16 x2

Codice 5991990310538

Valvola elegant int. 50 a

squadra con testa termo-

statica dx bianco R01

Attacco Rame Ø 12/14/15

Codice 5991990310543

Attacco Multistrato Ø 16 x2

Codice 5991990310542
