MATERIALI:

IMBALLO:

entrata

uscita

Specificare sempre in sede di ordine il tipo di allacciamento.

sfogo

1/2" - 1/8" / I

1/2" - 1/8" / I

1/2" - 1/8" / I

1/2" - 1/8" / I

384

1/2" / I

1/2" / I

1/2" / I

1/2" / I

1/2" / I

1/2" / I

L = nr x 56

84

55

55

L = nr x 56

114

1/2" - 1/8" / I

85

ROSY

ROSY TANDEM

L = nr x 56

84

1/2" - 1/8" / I

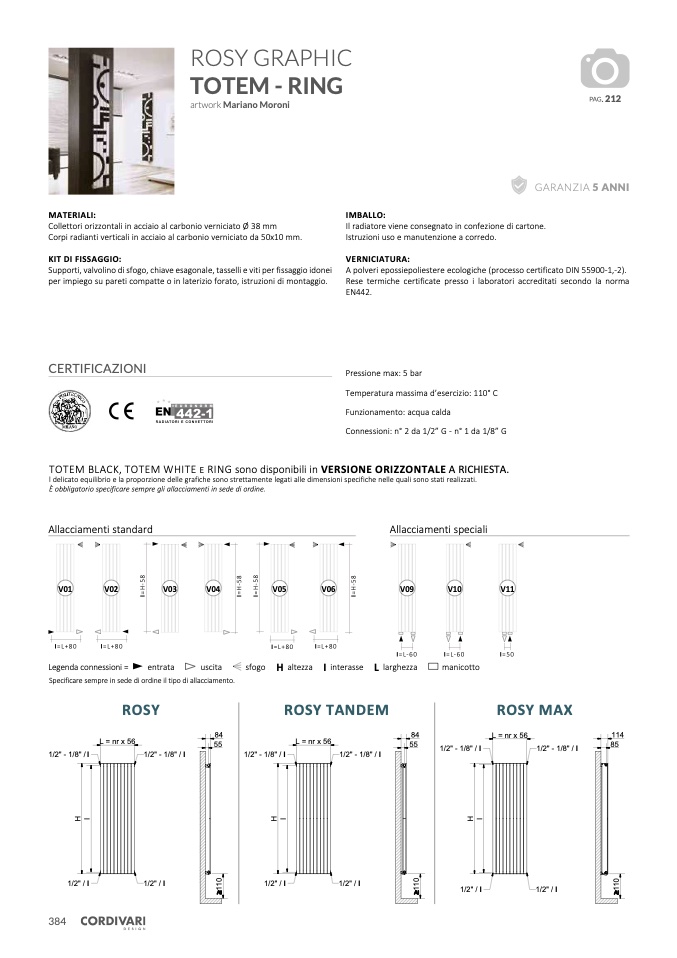

ROSY GRAPHIC

TOTEM - RING

artwork Mariano Moroni

pag

. 212

GARANZIA 5 ANNI

Il radiatore viene consegnato in confezione di cartone.

Istruzioni uso e manutenzione a corredo.

VERNICIATURA:

A polveri epossiepoliestere ecologiche (processo certificato DIN 55900-1,-2).

Rese termiche certificate presso i laboratori accreditati secondo la norma

EN442.

Pressione max: 5 bar

Temperatura massima d’esercizio: 110° C

Funzionamento: acqua calda

Connessioni: n° 2 da 1/2” G - n° 1 da 1/8” G

Collettori orizzontali in acciaio al carbonio verniciato Ø 38 mm

Corpi radianti verticali in acciaio al carbonio verniciato da 50x10 mm.

KIT DI FISSAGGIO:

Supporti, valvolino di sfogo, chiave esagonale, tasselli e viti per fissaggio idonei

per impiego su pareti compatte o in laterizio forato, istruzioni di montaggio.

CERTIFICAZIONI

TOTEM BLACK, TOTEM WHITE e RING sono disponibili in VERSIONE ORIZZONTALE A RICHIESTA.

l delicato equilibrio e la proporzione delle grafiche sono strettamente legati alle dimensioni specifiche nelle quali sono stati realizzati.

È obbligatorio specificare sempre gli allacciamenti in sede di ordine.

Allacciamenti standard

V01

V02

I=L+80

I=L+80

Legenda connessioni =

Allacciamenti speciali

V03

V04

V05

I=L+80

H altezza

V11

I=50

V06

I=L+80

I interasse

V09

I=L-60

L larghezza

V10

I=L-60

manicotto

ROSY MAX

1

1

0

I

=

H

-

5

8

I

=

H

-

5

8

I

=

H

-

5

8

1

1

0

1

1

0

H

I

H

I

H

I

I

=

H

-

5

8
