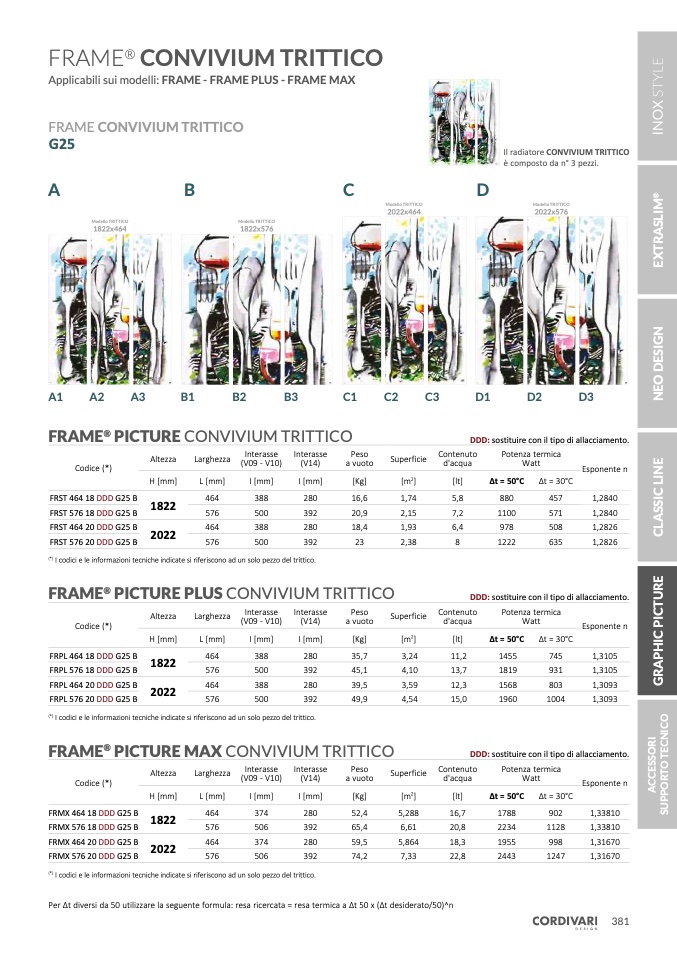

FRAME

®

CONVIVIUM TRITTICO

Applicabili sui modelli: FRAME - FRAME PLUS - FRAME MAX

FRAME CONVIVIUM TRITTICO

G25

A

B

C

D

Modello TRITTICO

2022x464

Modello TRITTICO

1822x464

Modello TRITTICO

1822x576

Il radiatore CONVIVIUM TRITTICO

è composto da n° 3 pezzi.

Modello TRITTICO

2022x576

D1

D2

D3

A1

A2

A3

B1

B2

B3

C1

C2

C3

FRAME

®

PICTURE CONVIVIUM TRITTICO

DDD: sostituire con il tipo di allacciamento.

Contenuto

Potenza termica

Codice (*)

FRST 464 18 DDD G25 B

FRST 576 18 DDD G25 B

FRST 464 20 DDD G25 B

FRST 576 20 DDD G25 B

Altezza

H [mm]

1822

2022

Larghezza

L [mm]

Interasse

(V09 - V10)

I [mm]

Interasse

(V14)

I [mm]

Peso

a vuoto

[Kg]

16,6

20,9

18,4

23

Superficie

[m

2

]

d'acqua

Watt

Esponente n

457

1,2840

571

1,2840

508

1,2826

635

1,2826

[lt]

Δt = 50°C

Δt = 30°C

464

388

280

576

500

392

464

388

280

576

500

392

1,74

5,8

880

2,15

7,2

1100

1,93

6,4

978

2,38

8

1222

(*)

I codici e le informazioni tecniche indicate si riferiscono ad un solo pezzo del trittico.

FRAME

®

PICTURE PLUS CONVIVIUM TRITTICO

DDD: sostituire con il tipo di allacciamento.

Codice (*)

FRPL 464 18 DDD G25 B

FRPL 576 18 DDD G25 B

FRPL 464 20 DDD G25 B

FRPL 576 20 DDD G25 B

Altezza

H [mm]

1822

2022

Larghezza

L [mm]

Interasse

(V09 - V10)

I [mm]

Interasse

(V14)

I [mm]

Peso

a vuoto

[Kg]

35,7

45,1

39,5

49,9

Superficie

Contenuto

d'acqua

[m

2

]

[lt]

3,24

11,2

4,10

13,7

3,59

12,3

4,54

15,0

Potenza termica

Watt

Esponente n

1,3105

1,3105

1,3093

1,3093

464

388

280

576

500

392

464

388

280

576

500

392

Δt = 50°C

1455

1819

1568

1960

Δt = 30°C

745

931

803

1004

(*)

I codici e le informazioni tecniche indicate si riferiscono ad un solo pezzo del trittico.

FRAME

®

PICTURE MAX CONVIVIUM TRITTICO

DDD: sostituire con il tipo di allacciamento.

Contenuto

Potenza termica

Codice (*)

FRMX 464 18 DDD G25 B

FRMX 576 18 DDD G25 B

FRMX 464 20 DDD G25 B

FRMX 576 20 DDD G25 B

Altezza

H [mm]

1822

2022

Larghezza

L [mm]

Interasse

(V09 - V10)

I [mm]

Interasse

(V14)

I [mm]

Peso

a vuoto

[Kg]

52,4

65,4

59,5

74,2

Superficie

[m

2

]

5,288

6,61

5,864

7,33

d'acqua

Watt

Esponente n

1,33810

1,33810

1,31670

1,31670

464

374

280

576

506

392

464

374

280

576

506

392

[lt]

Δt = 50°C

16,7

1788

20,8

2234

18,3

1955

22,8

2443

Δt = 30°C

902

1128

998

1247

(*)

I codici e le informazioni tecniche indicate si riferiscono ad un solo pezzo del trittico.

Per Δt diversi da 50 utilizzare la seguente formula: resa ricercata = resa termica a Δt 50 x (Δt desiderato/50)^n
