97 - 109

68 - 80

50

12 ELEMENTI

1/2"

35 ELEMENTI

1/2"

97- 109

68 - 80

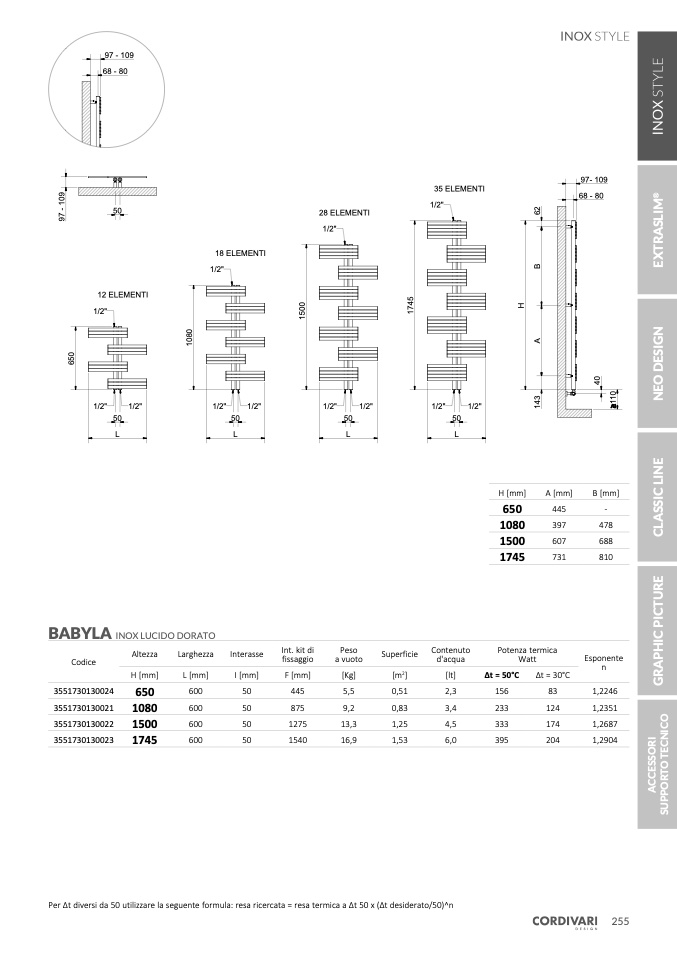

BABYLA

INOX LUCIDO DORATO

Codice

Altezza

H [mm]

Larghezza

L [mm]

Interasse

I [mm]

Int. kit di

fissaggio

F [mm]

Peso

Superficie

Contenuto

a vuoto

d'acqua

[Kg]

[m

2

]

[lt]

Potenza termica

Watt

= 50°C

Δt = 30°C

3551730130024

650

3551730130021

1080

3551730130022

1500

3551730130023

1745

600

50

445

5,5

0,51

2,3

600

50

875

9,2

0,83

3,4

600

50

1275

13,3

1,25

4,5

600

50

1540

16,9

1,53

6,0

156

83

1,2246

233

124

1,2351

333

174

1,2687

395

204

1,2904

18 ELEMENTI

1/2"

1/2"

1/2"

50

50

50

Per Δt diversi da 50 utilizzare la seguente formula: resa ricercata = resa termica a Δt 50 x (Δt desiderato/50)^n

28 ELEMENTI

1/2"

1/2"

1/2"

L

L

L

1/2"

1/2"

Δt

H [mm]

650

1080

1500

1745

A [mm]

445

397

607

731

B [mm]

-

478

688

810

Esponente

n

255
