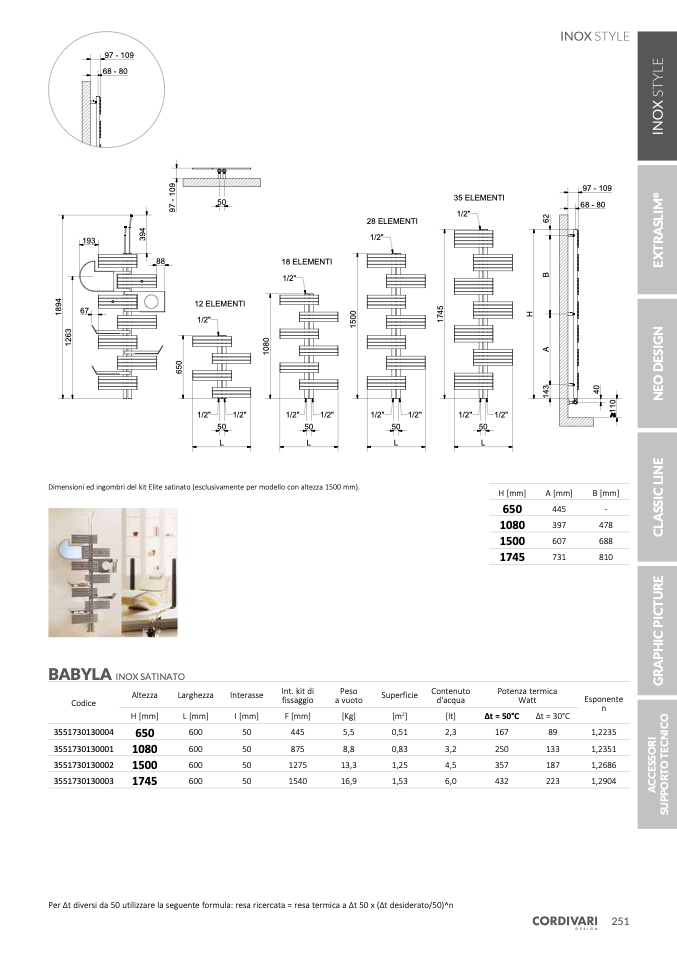

Dimensioni ed ingombri del kit Elite satinato (esclusivamente per modello con altezza 1500 mm).

A [mm]

445

397

607

731

B [mm]

-

478

688

810

Esponente

n

1,2235

BABYLA

INOX SATINATO

Codice

Altezza

H [mm]

Larghezza

L [mm]

Interasse

I [mm]

Int. kit di

fissaggio

F [mm]

Peso

Superficie

Contenuto

a vuoto

d'acqua

[Kg]

[m

2

]

[lt]

Potenza termica

Watt

3551730130004

650

3551730130001

1080

3551730130002

1500

3551730130003

1745

600

50

445

5,5

0,51

2,3

600

50

875

8,8

0,83

3,2

600

50

1275

13,3

1,25

4,5

600

50

1540

16,9

1,53

6,0

133

1,2351

187

1,2686

223

1,2904

Per Δt diversi da 50 utilizzare la seguente formula: resa ricercata = resa termica a Δt 50 x (Δt desiderato/50)^n
