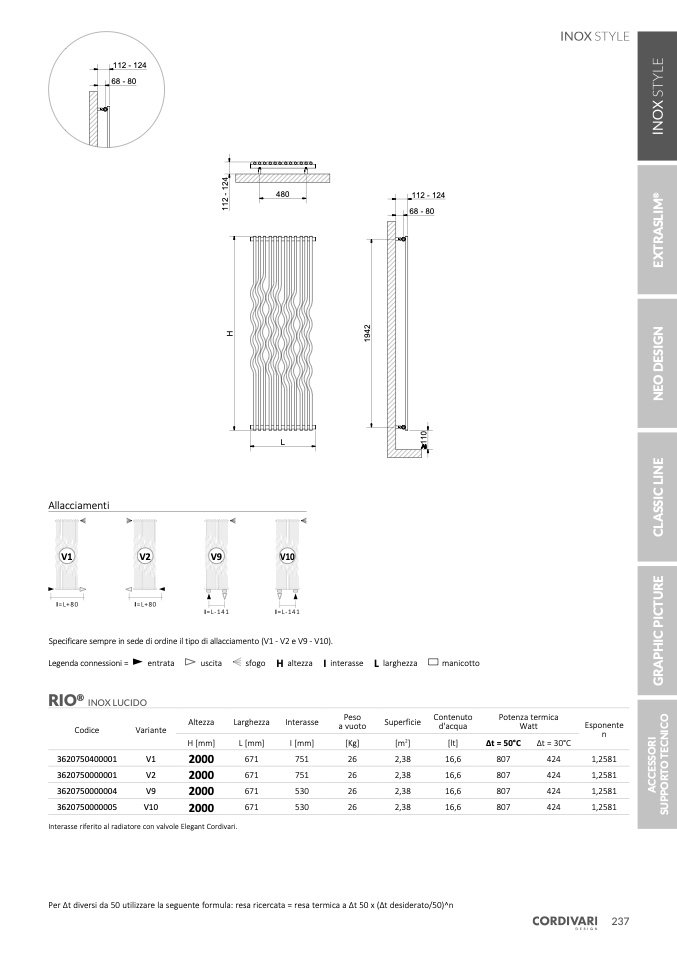

SEZIONE A-A

Allacciamenti

Legenda connessioni =

entrata

RIO

®

INOX LUCIDO

Codice

Variante

3620750400001

V1

3620750000001

V2

sfogo

Larghezza

L [mm]

H altezza

Interasse

I [mm]

I interasse L larghezza

manicotto

Peso

Superficie

Contenuto

a vuoto

d'acqua

[Kg]

[m

2

]

[lt]

112 - 124

68 - 80

V1

V2

V9

V10

I=L+80

I=L+80

Specificare sempre in sede di ordine il tipo di allacciamento (V1 - V2 e V9 - V10).

uscita

Altezza

H [mm]

2000

2000

2000

Interasse riferito al radiatore con valvole Elegant Cordivari.

Potenza termica

Watt

Esponente

n

1,2581

1,2581

1,2581

1,2581

3620750000004

V9

3620750000005

V10

2000

671

751

26

2,38

16,6

671

751

26

2,38

16,6

671

530

26

2,38

16,6

671

530

26

2,38

16,6

I=L-141

I=L-141

Per Δt diversi da 50 utilizzare la seguente formula: resa ricercata = resa termica a Δt 50 x (Δt desiderato/50)^n

480

112 - 124

68 - 80

L

Δt = 50°C

807

807

807

807

Δt = 30°C

424

424

424

424

237
