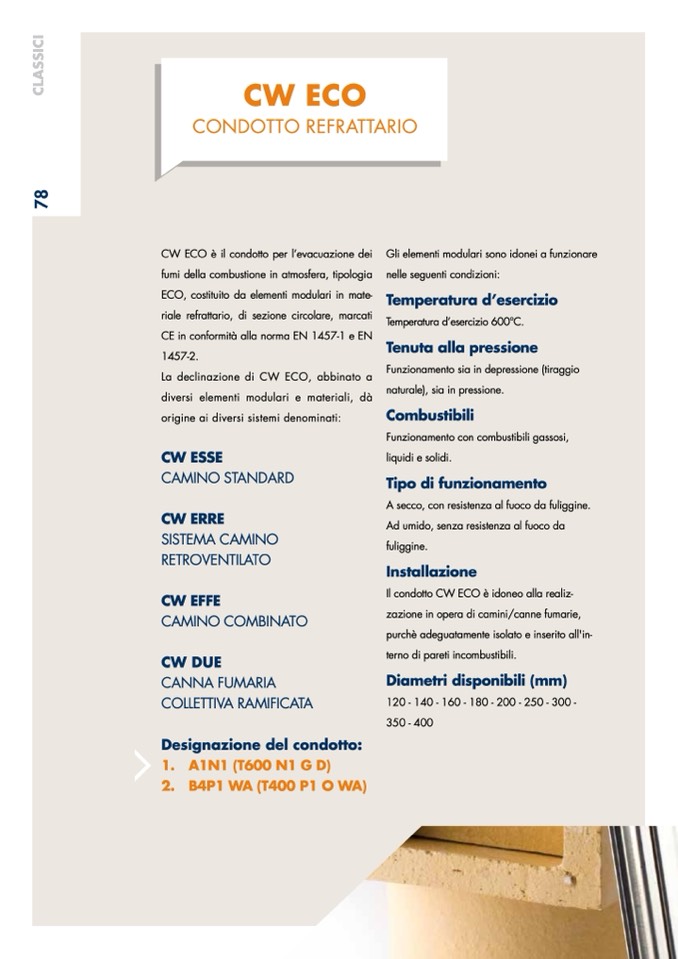

CW ECO

CONDOTTO REFRATTARIO

CW ECO è il condotto per l’evacuazione dei

fumi della combustione in atmosfera, tipologia

ECO, costituito da elementi modulari in mate-

riale refrattario, di sezione circolare, marcati

CE in conformità alla norma EN 1457-1 e EN

1457-2.

La declinazione di CW ECO, abbinato a

diversi elementi modulari e materiali, dà

origine ai diversi sistemi denominati:

CW ESSE

CAMINO STANDARD

CW ERRE

SISTEMA CAMINO

RETROVENTILATO

CW EFFE

CAMINO COMBINATO

CW DUE

CANNA FUMARIA

COLLETTIVA RAMIFICATA

Designazione del condotto:

1. A1N1 (T600 N1 G D)

2. B4P1 WA (T400 P1 O WA)

Gli elementi modulari sono idonei a funzionare

nelle seguenti condizioni:

Temperatura d’esercizio

Temperatura d’esercizio 600°C.

Tenuta alla pressione

Funzionamento sia in depressione (tiraggio

naturale), sia in pressione.

Combustibili

Funzionamento con combustibili gassosi,

liquidi e solidi.

Tipo di funzionamento

A secco, con resistenza al fuoco da fuliggine.

Ad umido, senza resistenza al fuoco da

fuliggine.

Installazione

Il condotto CW ECO è idoneo alla realiz-

zazione in opera di camini/canne fumarie,

purchè adeguatamente isolato e inserito all'in-

terno di pareti incombustibili.

Diametri disponibili (mm)

120 - 140 - 160 - 180 - 200 - 250 - 300 -

350 - 400
