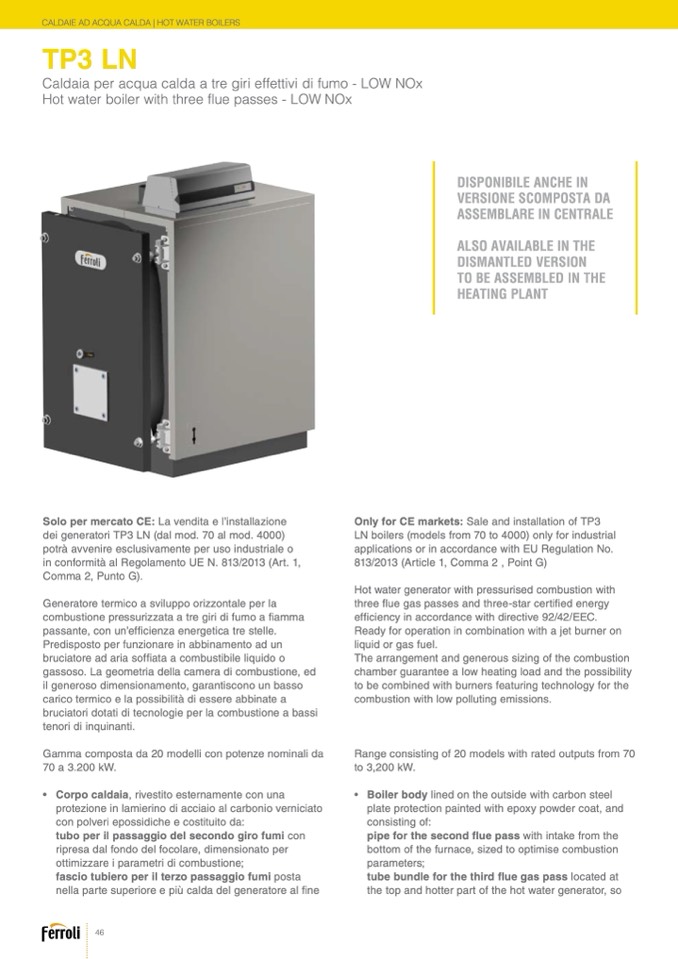

CALDAIE AD ACQUA CALDA | HOT WATER BOILERS

TP3 LN

Caldaia per acqua calda a tre giri effettivi di fumo - LOW NOx

Hot water boiler with three flue passes - LOW NOx

Solo per mercato CE: La vendita e l’installazione

dei generatori TP3 LN (dal mod. 70 al mod. 4000)

potr

à avvenire esclusivamente per uso industriale o

in conformit

à al Regolamento UE N. 813/2013 (Art. 1,

Comma 2, Punto G).

Generatore termico a sviluppo orizzontale per la

combustione pressurizzata a tre giri di fumo a

fiamma

passante, con un’efficienza energetica tre stelle.

Predisposto per funzionare in abbinamento ad un

bruciatore ad aria soffiata a combustibile liquido o

gassoso. La geometria della camera di combustione, ed

il generoso dimensionamento, garantiscono un basso

carico termico e la possibilit

à di essere abbinate a

bruciatori dotati di tecnologie per la combustione a bassi

tenori di inquinanti.

Gamma composta da 20 modelli con potenze nominali da

70 a 3.200 kW.

• Corpo caldaia, rivestito esternamente con una

protezione in lamierino di acciaio al carbonio verniciato

con polveri epossidiche e costituito da:

tubo per il passaggio del secondo giro fumi con

ripresa dal fondo del focolare, dimensionato per

ottimizzare i parametri di combustione;

fascio tubiero per il terzo passaggio fumi posta

nella parte superiore e pi

ù calda del generatore al

fine

Only for CE markets: Sale and installation of TP3

LN boilers (models from 70 to 4000) only for industrial

applications or in accordance with EU Regulation No.

813/2013 (Article 1, Comma 2 , Point G)

Hot water generator with pressurised combustion with

three flue gas passes and three-star certified energy

efficiency in accordance with directive 92/42/EEC.

Ready for operation in combination with a jet burner on

liquid or gas fuel.

The arrangement and generous sizing of the combustion

chamber guarantee a low heating load and the possibility

to be combined with burners featuring technology for the

combustion with low polluting emissions.

Range consisting of 20 models with rated outputs from 70

to 3,200 kW.

• Boiler body lined on the outside with carbon steel

plate protection painted with epoxy powder coat, and

consisting of:

pipe for the second flue pass with intake from the

bottom of the furnace, sized to optimise combustion

parameters;

tube bundle for the third flue gas pass located at

the top and hotter part of the hot water generator, so

DISPONIBILE ANCHE IN

VERSIONE SCOMPOSTA DA

ASSEMBLARE IN CENTRALE

ALSO AVAILABLE IN THE

DISMANTLED VERSION

TO BE ASSEMBLED IN THE

HEATING PLANT

46
