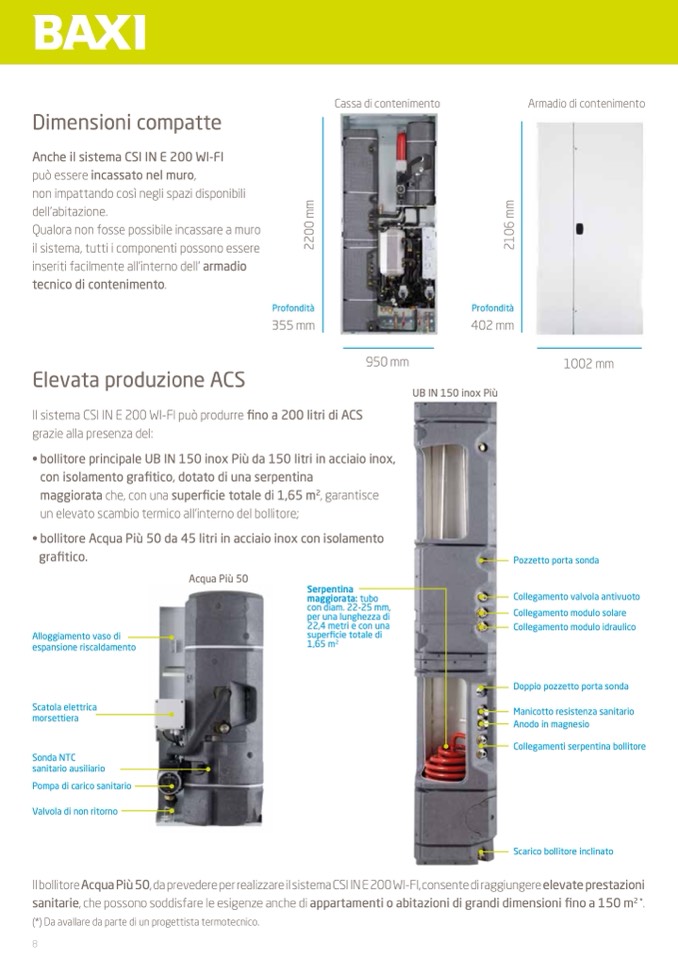

Dimensioni compatte

Anche il sistema CSI IN E 200 WI-FI

pu

ò essere incassato nel muro,

non impattando cos

ì negli spazi disponibili

dell’abitazione.

Qualora non fosse possibile incassare a muro

il sistema, tutti i componenti possono essere

inseriti facilmente all’interno dell’ armadio

tecnico di contenimento.

Cassa di contenimento

Armadio di contenimento

2

2

0

0

m

m

2

1

0

6

m

m

950 mm

• bollitore principale UB IN 150 inox Pi

ù da 150 litri in acciaio inox,

con isolamento grafitico, dotato di una serpentina

maggiorata che, con una super

ficie totale di 1,65 m

2

, garantisce

un elevato scambio termico all'interno del bollitore;

• bollitore Acqua Più 50 da 45 litri in acciaio inox con isolamento

grafitico.

1002 mm

Elevata produzione ACS

Il sistema CSI IN E 200 WI-FI pu

ò produrre

fino a 200 litri di ACS

grazie alla presenza del:

UB IN 150 inox Più

Alloggiamento vaso di

espansione riscaldamento

Scatola elettrica

morsettiera

Sonda NTC

sanitario ausiliario

Pompa di carico sanitario

Valvola di non ritorno

Acqua Pi

ù 50

Serpentina

maggiorata: tubo

con diam. 22-25 mm,

per una lunghezza di

22,4 metri e con una

super

ficie totale di

1,65 m

2

Pozzetto porta sonda

Collegamento valvola antivuoto

Collegamento modulo solare

Collegamento modulo idraulico

Doppio pozzetto porta sonda

Manicotto resistenza sanitario

Anodo in magnesio

Collegamenti serpentina bollitore

Scarico bollitore inclinato

Profondit

à

355 mm

Profondit

à

402 mm

Il bollitore Acqua Più 50, da prevedere per realizzare il sistema CSI IN E 200 WI-FI, consente di raggiungere elevate prestazioni

sanitarie, che possono soddisfare le esigenze anche di appartamenti o abitazioni di grandi dimensioni

fino a 150 m

2 *

.

(*) Da avallare da parte di un progettista termotecnico.
