7816993 (02-08/22)
80
MS: Mandata Solare (arriva dai pannelli solari) > G3/4”
RS:
Ritorno Solare (verso i pannelli solari) > G3/4”
SC:
Scarico Condensa
L:
Tubo del fluido refrigerante Liquido >R1/4” (AWHP2R MR 4-6 kW) - R3/8”
(AWHP2R MR 8-10 kW, AWHP2R MR/TR 12 kW)
G:
Tubo del
fluido refrigerante Gas > R5/8”
(AWHP2R MR 4-6-8-10 kW, AWHP2R MR/TR 12 kW)
MRR: Mandata Riscaldamento/Raffrescamento > G1”
G
SC
SVS
MR: Mandata dedicata al Ra
ffrescamento (con valvola deviatrice al ritorno) > G1”
RS
US
GAS
ES
CR
RIC: Ricircolo sanitario > G1/2”
MS
RRR: Ritorno Riscaldamento/Ra
ffresca
L
mento > G1”
RIC
AL
RR: Ritorno dedicato al Raffrescamento (con valvola deviatrice) > G1”
AL:
Alimentazione elettrica 230V
US:
Uscita sanitaria > G1/2”
GAS: Ingresso GAS (non presente in Alya E ed Auriga E) > G3/4”
MRR
MR
RR
RRR
ES:
Entrata sanitaria > G1/2”
CR:
Controllo Remoto
SVS: Scarico Valvola Sanitaria
Le misure sono espresse in mm
450
355
SC
L
G
MRR
MR RIC
RR
RRR AL

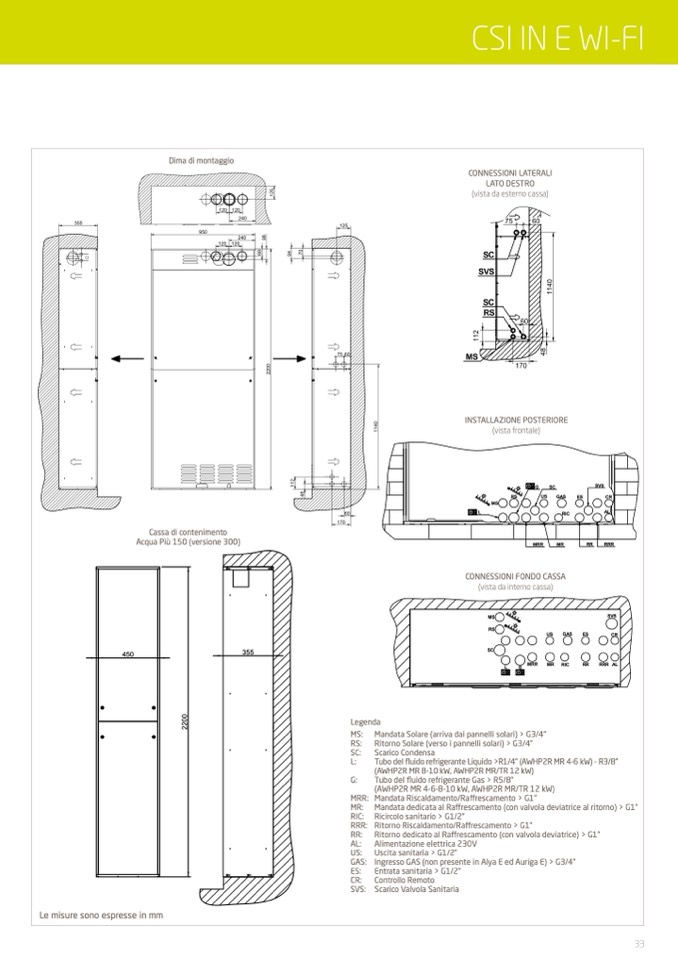

Dima di montaggio
Cassa di contenimento
Acqua Più 150 (versione 300)
MRR
MR
CONNESSIONI FONDO CASSA
(vista da interno cassa)
RR
RRR
0
2
7726281.02
Legenda
CSI IN E WI-FI
CONNESSIONI LATERALI
LATO DESTRO
(vista da esterno cassa)
MS
SVS
RS
US
GAS
ES
CR
SC
L
G
MRR
MR RIC
RR
RRR AL
INSTALLAZIONE POSTERIORE
(vista frontale)
G
SC
SVS
RS
US
GAS
ES
CR
MS
L
RI
C
AL
MS
SVS
RS
US
GAS
ES
CR
33
