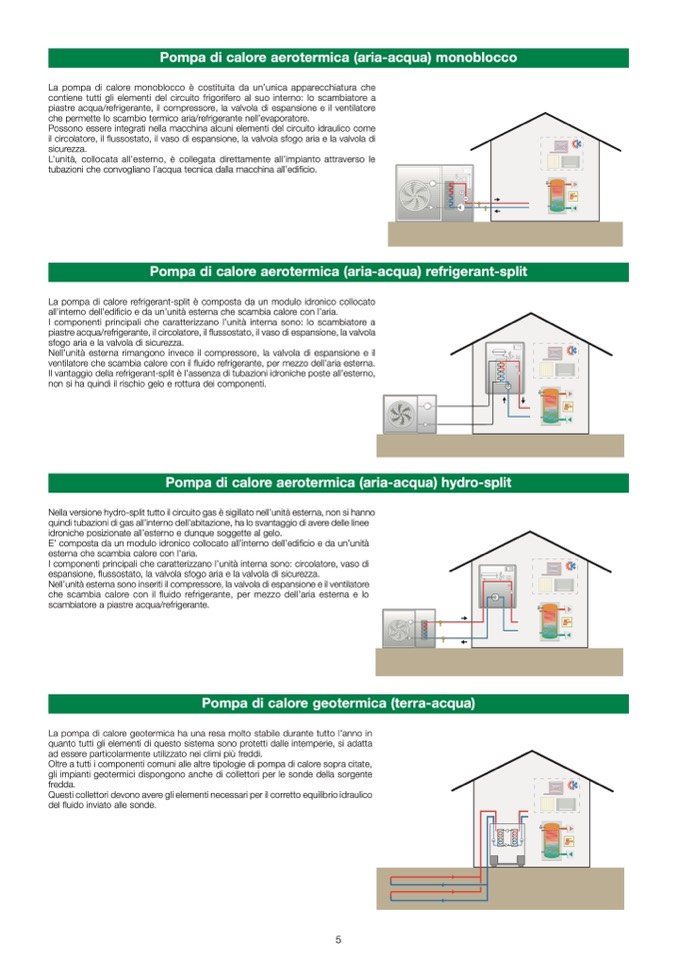

Pompa di calore aerotermica (aria-acqua) monoblocco
La pompa di calore monoblocco è costituita da un’unica apparecchiatura ch
e
contiene tutti gli elementi del circuito frigorifero al suo interno: lo scambiatore a
piastre acqua/refrigerante, il compressore, la valvola di espansione e il ventilator
e
che permette lo scambio termico aria/refrigerante nell’evaporatore
.
Possono essere integrati nella macchina alcuni elementi del circuito idraulico com
e
il circolatore, il flussostato, il vaso di espansione, la valvola sfogo aria e la valvola di
sicurezza.
L’unità, collocata all’esterno, è collegata direttamente all’impianto attraverso l
e
tubazioni che convogliano l’acqua tecnica dalla macchina all’edificio
.
P
m3
P
m3
Pompa di calore aerotermica (aria-acqua) refrigerant-split
La pompa di calore refrigerant-split è composta da un modulo idronico collocato
all’interno dell’edificio e da un’unità esterna che scambia calore con l’aria.
I componenti principali che caratterizzano l’unità interna sono: lo scambiatore a
piastre acqua/refrigerante, il circolatore, il
flussostato, il vaso di espansione, la valvola
sfogo aria e la valvola di sicurezza
.
Nell’unità esterna rimangono invece il compressore, la valvola di espansione e il
ventilatore che scambia calore con il
fluido refrigerante, per mezzo dell’aria esterna
.
Il vantaggio della refrigerant-split è l’assenza di tubazioni idroniche poste all’esterno,
non si ha quindi il rischio gelo e rottura dei componenti
.
P
m
3
P
m
3
P
m
3
Pompa di calore aerotermica (aria-acqua) hydro-spli
t
Nella versione hydro-split tutto il circuito gas è sigillato nell’unità esterna, non si hanno
quindi tubazioni di gas all’interno dell’abitazione, ha lo svantaggio di avere delle line
e
idroniche posizionate all’esterno e dunque soggette al gelo.
E’ composta da un modulo idronico collocato all’interno dell’edi
ficio e da un’unità
esterna che scambia calore con l’aria.
I componenti principali che caratterizzano l’unità interna sono: circolatore, vaso di
espansione, flussostato, la valvola sfogo aria e la valvola di sicurezza.
Nell’unità esterna sono inseriti il compressore, la valvola di espansione e il ventilator
e
F
che scambia calore con il
fluido refrigerante, per mezzo dell’aria esterna e lo
scambiatore a piastre acqua/refrigerante.
P
m3
P
m3
Pompa di calore geotermica (terra-acqua
)
La pompa di calore geotermica ha una resa molto stabile durante tutto l’anno in
quanto tutti gli elementi di questo sistema sono protetti dalle intemperie, si adatta
ad essere particolarmente utilizzato nei climi più freddi
.
Oltre a tutti i componenti comuni alle altre tipologie di pompa di calore sopra citate,
gli impianti geotermici dispongono anche di collettori per le sonde della sorgente
fredda.
Questi collettori devono avere gli elementi necessari per il corretto equilibrio idraulico
del fluido inviato alle sonde.
P
m
3
