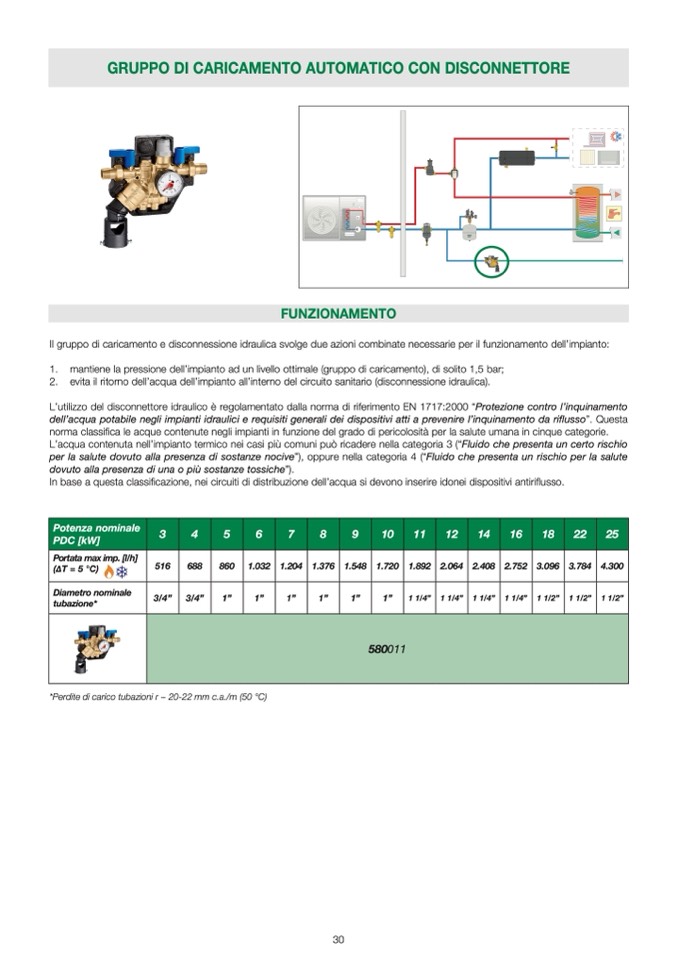

GRUPPO DI CARICAMENTO AUTOMATICO CON DISCONNETTORE
21
4abr0
FUNZIONAMENTO
Il gruppo di caricamento e disconnessione idraulica svolge due azioni combinate necessarie per il funzionamento dell’impianto:
1. mantiene la pressione dell’impianto ad un livello ottimale (gruppo di caricamento), di solito 1,5 bar;
2. evita il ritorno dell’acqua dell’impianto all’interno del circuito sanitario (disconnessione idraulica).
L’utilizzo del disconnettore idraulico
è regolamentato dalla norma di riferimento EN 1717:2000 “Protezione contro l’inquinamento
dell’acqua potabile negli impianti idraulici e requisiti generali dei dispositivi atti a prevenire l’inquinamento da riflusso”. Questa
norma classi
fica le acque contenute negli impianti in funzione del grado di pericolosit
à per la salute umana in cinque categorie.
L’acqua contenuta nell’impianto termico nei casi pi
ù comuni può ricadere nella categoria 3 (“Fluido che presenta un certo rischio
4abr0
per la salute dovuto alla presenza di sostanze nocive”), oppure nella categoria 4 (“Fluido che presenta un rischio per la salute
dovuto alla presenza di una o pi
ù sostanze tossiche”).
In base a questa classificazione, nei circuiti di distribuzione dell’acqua si devono inserire idonei dispositivi antiriflusso.
21
Potenza nominale
PDC [kW]
3
4
5
6
7
8
9
10
11
12
14
16
18
22
25
Portata max imp. [l/h]
(ΔT = 5 °C)
516
688
860
1.032
1.204
1.376
1.548
1.720
1.892
2.064
2.408
2.752
3.096
3.784
4.300
Diametro nominale
tubazione*
3/4”
3/4”
1”
1”
1”
1”
1”
1”
1 1/4”
1 1/4”
1 1/4”
1 1/4”
1 1/2”
1 1/2”
1 1/2”
580011
*Perdite di carico tubazioni r ~ 20-22 mm c.a./m (50 °C)
