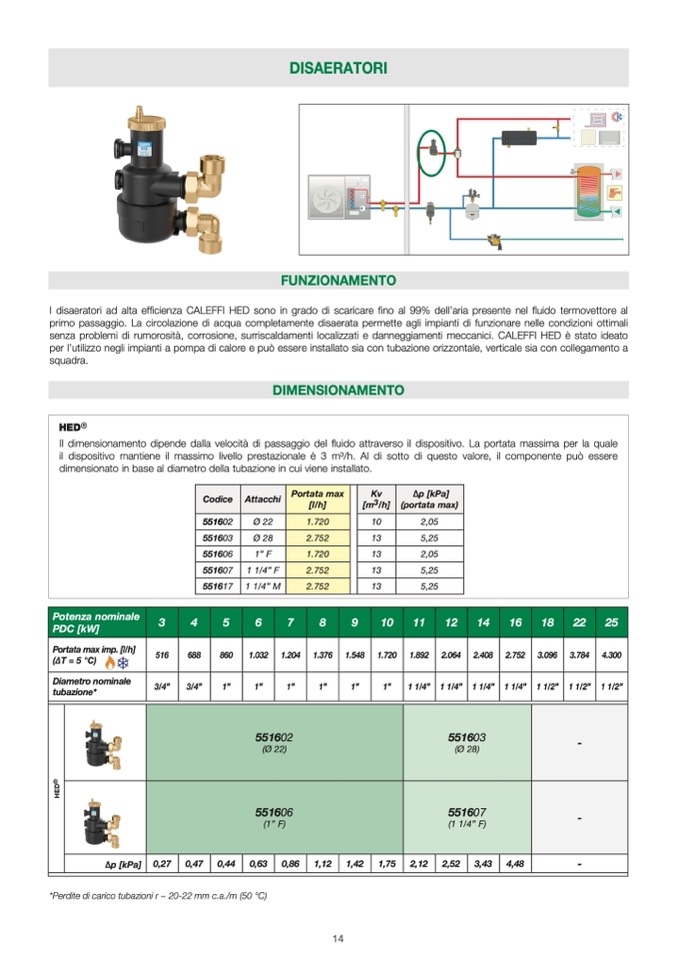

DISAERATORI

21

4abr0

FUNZIONAMENTO

DIMENSIONAMENTO

I disaeratori ad alta efficienza CALEFFI HED sono in grado di scaricare

fino al 99% dell’aria presente nel fluido termovettore al

primo passaggio. La circolazione di acqua completamente disaerata permette agli impianti di funzionare nelle condizioni ottimali

senza problemi di rumorosit

à, corrosione, surriscaldamenti localizzati e danneggiamenti meccanici. CALEFFI HED

è stato ideato

per l’utilizzo negli impianti a pompa di calore e può essere installato sia con tubazione orizzontale, verticale sia con collegamento a

squadra.

Portata max imp. [l/h]

(∆T = 5 °C)

Diametro nominale

tubazione*

3/4”

3/4”

1”

1”

1”

1”

1”

1”

1 1/4”

1 1/4”

1 1/4”

1 1/4”

4abr0

1 1/2”

1 1/2”

1 1/2”

*Perdite di carico tubazioni r ~ 20-22 mm c.a./m (50 °C)

14

HED®

21

4abr0

Il dimensionamento dipende dalla velocit

à di passaggio del fluido attraverso il dispositivo. La portata massima per la quale

il dispositivo mantiene il massimo livello prestazionale

è 3 m3/h. Al di sotto di questo valore, il componente pu

ò essere

dimensionato in base al diametro della tubazione in cui viene installato.

Codice

Attacchi

Portata max

[l/h]

10

2,05

13

5,25

13

2,05

13

5,25

13

5,25

Kv

[m3/h]

∆p [kPa]

(portata max)

551602

Ø 22

1.720

551603

Ø 28

2.752

551606

1” F

1.720

551607 1 1/4” F

2.752

551617 1 1/4” M

2.752

Potenza nominale

PDC [kW]

3

4

5

6

7

8

9

10

11

12

14

16

18

22

25

516

688

860

1.032

1.204

1.376

1.548

1.720

1.892

2.064

2.408

2.752

3.096

21

3.784

4.300

551602

(Ø 22)

551603

(Ø 28)

-

551606

(1’’ F)

551607

(1 1/4’’ F)

-

∆p

[kPa]

0,27

0,47

0,44

0,63

0,86

1,12

1,42

1,75

2,12

2,52

3,43

4,48

-

H

E

D

®
