100

Grande flessibilità installativa :

- Compattezza

- Nessuna tubazione per lo scarico condensa.

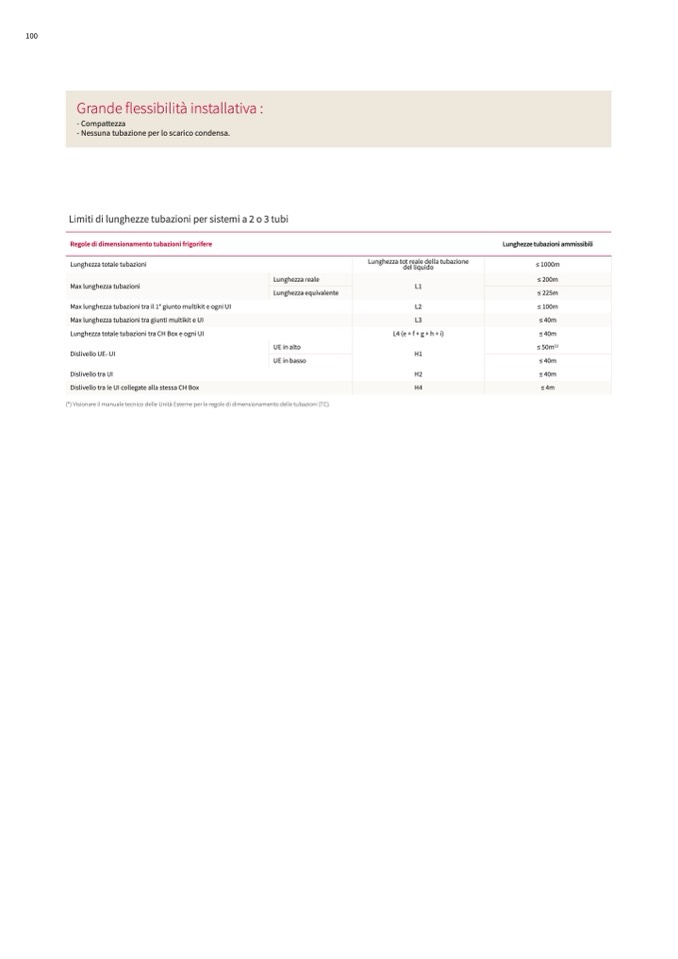

Limiti di lunghezze tubazioni per sistemi a 2 o 3 tubi

Regole di dimensionamento tubazioni frigorifere

Lunghezza totale tubazioni

Dislivello tra UI

(*) Visionare il manuale tecnico delle Unità Esterne per le regole di dimensionamento delle tubazioni (TC).

Lunghezza tot reale della tubazione

del liquido

H2

Lunghezze tubazioni ammissibili

≤ 1000m

≤ 40m

Max lunghezza tubazioni

Lunghezza reale

L1

≤ 200m

Lunghezza equivalente

≤ 225m

Max lunghezza tubazioni tra il 1° giunto multikit e ogni UI

L2

≤ 100m

Max lunghezza tubazioni tra giunti multikit e UI

L3

≤ 40m

Lunghezza totale tubazioni tra CH Box e ogni UI

L4 (e + f + g + h + i)

≤ 40m

Dislivello UE- UI

UE in alto

H1

≤ 50m

(1)

UE in basso

≤ 40m

Dislivello tra le UI collegate alla stessa CH Box

H4

≤ 4m
