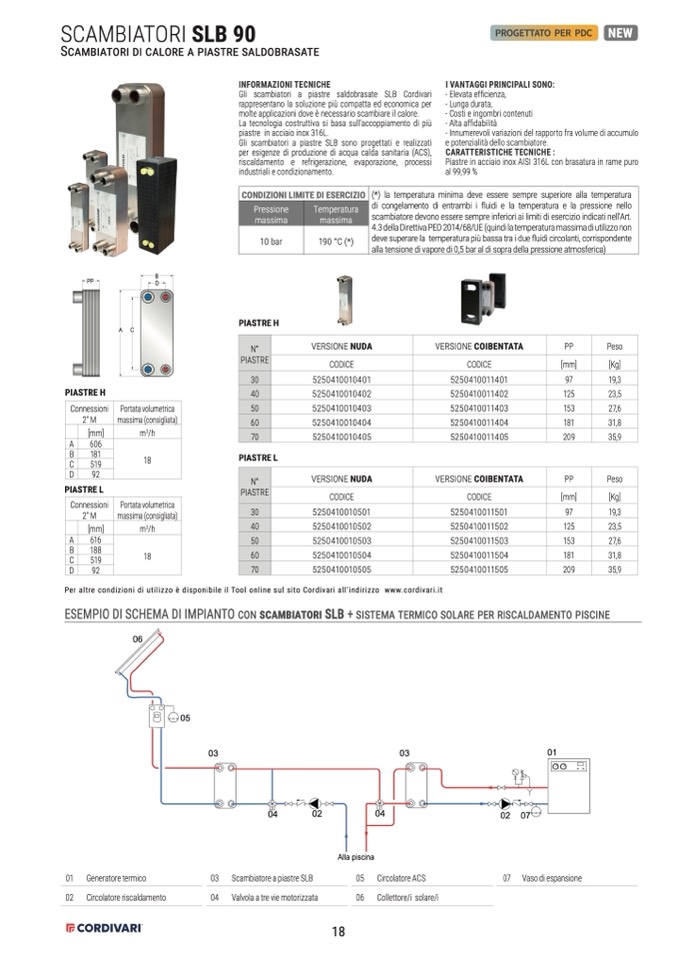

SCAMBIATORI SLB 90
Scambiatori di calore a piastre saldobrasate
PROGETTATO PER PDC
NEW
I VANTAGGI PRINCIPALI SONO:
- Elevata efficienza,
- Lunga durata,
- Costi e ingombri contenuti
- Alta affidabilit
à
- Innumerevoli variazioni del rapporto fra volume di accumulo
e potenzialità dello scambiatore.
CARATTERISTICHE TECNICHE :
Piastre in acciaio inox AISI 316L con brasatura in rame puro
al 99,99 %
PP
PIASTRE H
Connessioni
2" M
[mm]
A
606
B
181
C
519
B
D
18
D
92
PIASTRE L
Connessioni
2" M
[mm]
616
B
188
C
519
92
Portata volumetrica
massima (consigliata)
m
3
/h
18
A
D
A
C
Portata volumetrica
massima (consigliata)
m
3
/h
VERSIONE NUDA
CODICE
5250410010401
5250410010402
5250410010403
5250410010404
5250410010405
VERSIONE NUDA
CODICE
5250410010501
5250410010502
5250410010503
5250410010504
5250410010505
VERSIONE COIBENTATA
CODICE
5250410011401
5250410011402
5250410011403
5250410011404
5250410011405
VERSIONE COIBENTATA
CODICE
5250410011501
5250410011502
5250410011503
5250410011504
5250410011505
PP
Peso
[mm]
[Kg]
97
19,3
125
23,5
153
27,6
181
31,8
209
35,9
PP
Peso
[mm]
[Kg]
97
19,3
125
23,5
153
27,6
181
31,8
209
35,9
INFORMAZIONI TECNICHE
Gli scambiatori a piastre saldobrasate SLB Cordivari
rappresentano la soluzione più compatta ed economica per
molte applicazioni dove
è necessario scambiare il calore.
La tecnologia costruttiva si basa sull’accoppiamento di più
piastre in acciaio inox 316L.
Gli scambiatori a piastre SLB sono progettati e realizzati
per esigenze di produzione di acqua calda sanitaria (ACS),
riscaldamento e refrigerazione, evaporazione, processi
industriali e condizionamento.
CONDIZIONI LIMITE DI ESERCIZIO
(*) la temperatura minima deve essere sempre superiore alla temperatura
di congelamento di entrambi i fluidi e la temperatura e la pressione nello
scambiatore devono essere sempre inferiori ai limiti di esercizio indicati nell’Art.
4.3 della Direttiva PED 2014/68/UE (quindi la temperatura massima di utilizzo non
deve superare la temperatura più bassa tra i due fluidi circolanti, corrispondente
alla tensione di vapore di 0,5 bar al di sopra della pressione atmosferica)
10 bar
PIASTRE H
N°
PIASTRE
30
40
50
60
70
PIASTRE L
N°
PIASTRE
30
40
50
60
70
190 °C (*)
Per altre condizioni di utilizzo è disponibile il Tool online sul sito Cordivari all’indirizzo www.cordivari.it
ESEMPIO DI SCHEMA DI IMPIANTO con scambiatori SLB + sistema termico solare per riscaldamento piscine
06
01 Generatore termico
02 Circolatoreriscaldamento
03 Scambiatore a piastre SLB
04 Valvolaatreviemotorizzata
05 Circolatore ACS
06 Collettore/i solare/i
05
03
03
01
04
02
04
Alla piscina
02 07
07 Vaso di espansione
18
Pressione
massima
Temperatura
massima
E
