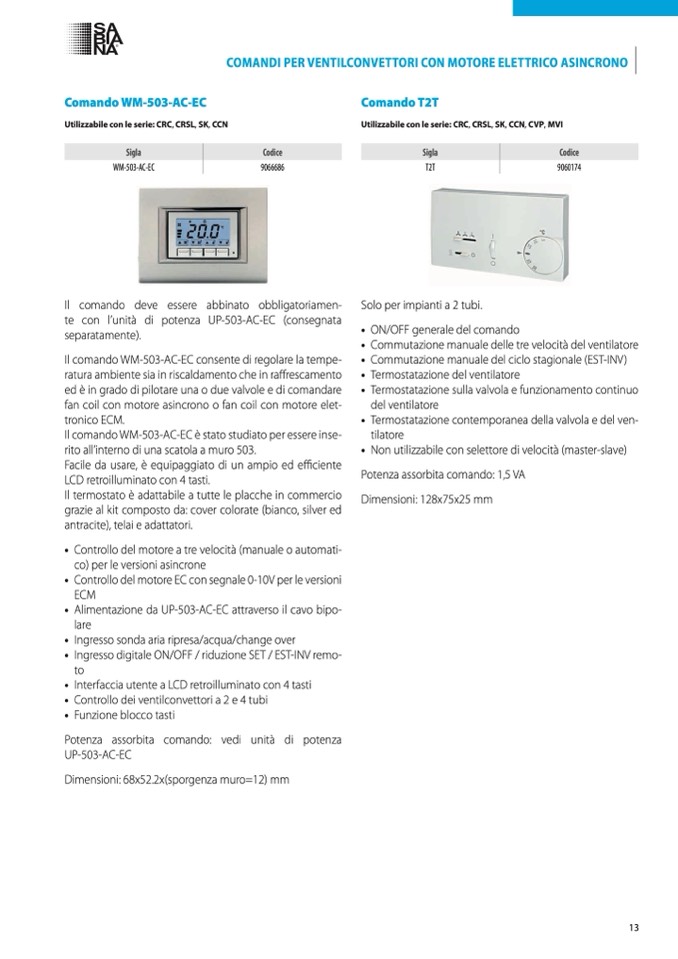

Comando WM-503-AC-EC

Comandi per ventilConvettori Con motore elettriCo aSinCrono

|

Comando T2T

Utilizzabile con le serie: CRC, CRSL, SK, CCN

WM-503-AC-EC

9066686

Utilizzabile con le serie: CRC, CRSL, SK, CCN, CVP, MVI

T2T

9060174

Solo per impianti a 2 tubi.

• ON/OFF generale del comando

• Commutazione manuale delle tre velocità del ventilatore

• Commutazione manuale del ciclo stagionale (EST-INV)

• Termostatazione del ventilatore

• Termostatazione sulla valvola e funzionamento continuo

del ventilatore

• Termostatazione contemporanea della valvola e del ven-

tilatore

• Non utilizzabile con selettore di velocità (master-slave)

Potenza assorbita comando: 1,5 VA

Dimensioni: 128x75x25 mm

Sigla

Codice

Sigla

Codice

Il comando deve essere abbinato obbligatoriamen-

te con l’unit

à di potenza UP-503-AC-EC (consegnata

separatamente).

Il comando WM-503-AC-EC consente di regolare la tempe-

ratura ambiente sia in riscaldamento che in raffrescamento

ed

è in grado di pilotare una o due valvole e di comandare

fan coil con motore asincrono o fan coil con motore elet-

tronico ECM.

Il comando WM-503-AC-EC è stato studiato per essere inse-

rito all’interno di una scatola a muro 503.

Facile da usare,

è equipaggiato di un ampio ed efficiente

LCD retroilluminato con 4 tasti.

Il termostato è adattabile a tutte le placche in commercio

grazie al kit composto da: cover colorate (bianco, silver ed

antracite), telai e adattatori.

• Controllo del motore a tre velocit

à (manuale o automati-

co) per le versioni asincrone

• Controllo del motore EC con segnale 0-10V per le versioni

ECM

• Alimentazione da UP-503-AC-EC attraverso il cavo bipo-

lare

• Ingresso sonda aria ripresa/acqua/change over

• Ingresso digitale ON/OFF / riduzione SET / EST-INV remo-

to

• Interfaccia utente a LCD retroilluminato con 4 tasti

• Controllo dei ventilconvettori a 2 e 4 tubi

• Funzione blocco tasti

Potenza assorbita comando: vedi unit

à di potenza

UP-503-AC-EC

Dimensioni: 68x52.2x(sporgenza muro=12) mm

13
