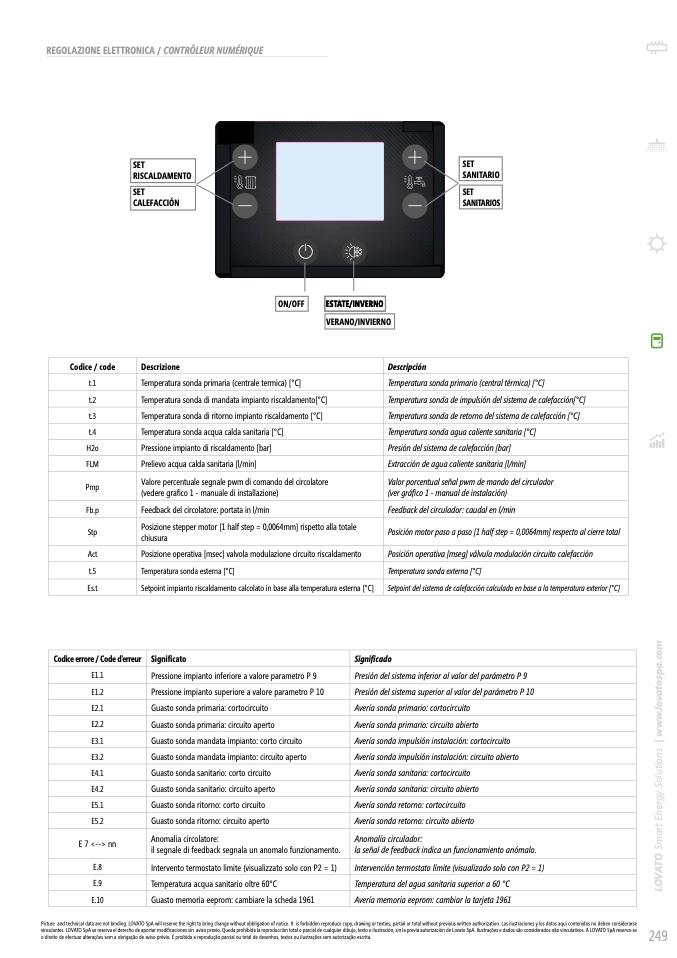

REGOLAZIONE ELETTRONICA / CONTRÔLEUR NUMÉRIQUE
Codice / code
t.1
t.2
t.3
t.4
H2o
FLM
Pmp
Fb.p
Stp
Act
t.5
Es.t
Descrizione
Descripción
Codice errore / Code d’erreur
Significato ignificado
Presión del sistema inferior al valor del parámetro P 9
Presión del sistema superior al valor del parámetro P 10
Avería sonda primario: cortocircuito
Avería sonda primario: circuito abierto
Avería sonda impulsión instalación: cortocircuito
Avería sonda impulsión instalación: circuito abierto
Avería sonda sanitaria: cortocircuito
Avería sonda sanitaria: circuito abierto
Avería sonda retorno: cortocircuito
Avería sonda retorno: circuito abierto
Anomalía circulador:
la señal de feedback indica un funcionamiento anómalo.
Intervención termostato límite (visualizado solo con P2 = 1)
Temperatura del agua sanitaria superior a 60 °C
Avería memoria eeprom: cambiar la tarjeta 1961
m
o
c
.
a
p
s
o
t
a
v
o
l
.
w
|
s
n
o
i
t
u
l
o
S
y
g
r
e
n
E
t
r
a
m
S
O
T
A
V
O
L
249
E1.1
E1.2
E2.1
E2.2
E3.1
E3.2
E4.1
E4.2
E5.1
E5.2
E 7 <--> nn
E.8
E.9
E.10
Pressione impianto inferiore a valore parametro P 9
Pressione impianto superiore a valore parametro P 10
Guasto sonda primaria: cortocircuito
Guasto sonda primaria: circuito aperto
Guasto sonda mandata impianto: corto circuito
Guasto sonda mandata impianto: circuito aperto
Guasto sonda sanitario: corto circuito
Guasto sonda sanitario: circuito aperto
Guasto sonda ritorno: corto circuito
Guasto sonda ritorno: circuito aperto
Anomalia circolatore:
il segnale di feedback segnala un anomalo funzionamento.
Intervento termostato limite (visualizzato solo con P2 = 1)
Temperatura acqua sanitario oltre 60°C
Guasto memoria eeprom: cambiare la scheda 1961
SET
RISCALDAMENTO
SET
CALEFACCIÓN
SET
SANITARIO
SET
SANITARIOS
Temperatura sonda primaria (centrale termica) [°C]
Temperatura sonda di mandata impianto riscaldamento[°C]
Temperatura sonda di ritorno impianto riscaldamento [°C]
Temperatura sonda acqua calda sanitaria [°C]
Pressione impianto di riscaldamento [bar]
Prelievo acqua calda sanitaria [l/min]
Valore percentuale segnale pwm di comando del circolatore
vedere grafico manuale di installazione
Feedback del circolatore: portata in l/min
Posizione stepper motor [1 half step = 0,0064mm] rispetto alla totale
chiusura
Posizione operativa [msec] valvola modulazione circuito riscaldamento
Temperatura sonda esterna [°C]
Setpoint impianto riscaldamento calcolato in base alla temperatura esterna [°C]
Temperatura sonda primario (central térmica) [°C]
Temperatura sonda de impulsión del sistema de calefacción[°C]
Temperatura sonda de retorno del sistema de calefacción [°C]
Temperatura sonda agua caliente sanitaria [°C]
Presión del sistema de calefacción [bar]
Extracción de agua caliente sanitaria [l/min]
alor orcentual seal m de mando del circulador
(er grfico manual de instalación)
Feedback del circulador: caudal en l/min
Posición motor aso a aso alf ste ,mm resecto al cierre total
Posición operativa [mseg] válvula modulación circuito calefacción
Temperatura sonda externa [°C]
Setpoint del sistema de calefacción calculado en base a la temperatura exterior [°C]
ON/OFF
ESTATE/INVERNO
VERANO/INVIERNO
