DESCRIZIONE
MACUK E S-SR PRO è una sottostazione elettronica di riscaldamento e di
produzione acqua calda sanitaria con 2 scambiatori: il primo per dividere il
circuito primario dal secondario, l’altro per la produzione di acqua calda sanitaria.
Il modulo è idoneo all’installazione in appartamenti e case singole gestite da
impianti centralizzati.
La producibilità di acqua calda sanitaria è regolata elettronicamente da una centralina
di regolazione e afidata ad uno scambiatore a piastre in acciaio ino saldobrasato ce
consente un’immediata erogazione di ACS, grazie alla valvola modulante con attuatore
stepper motor da 5 secondi (installata nel circuito di ritorno primario), che parzializza
la portata d’acqua nel circuito primario eliminando sprechi d’acqua ed inutili tempi
d’attesa. La portata di acqua primaria viene inoltre gestita proporzionalmente dal
modulo: infatti, in funzione della richiesta dell’utenza sanitaria, la valvola aumenta o
diminuisce l’apertura del circuito di ritorno primario. Tutta l’energia non impiegata nel
circuito ACS viene utilizzata nel circuito di riscaldamento.
Il modulo è provvisto di una funzione di by-pass, controllato direttamente
dall’elettronica e dalla valvola modulante, in funzione della temperatura impostata
sulla sonda sanitaria. Infatti, durante la fase di stand-by della sottostazione, si attiva la
funzione comfort sanitario, mantenendo la temperatura dello scambiatore al valore di
set point. Qualora la temperatura scenda al di sotto della temperatura impostata - T
isteresi modificabile si attiva la valvola a due vie del modulo prelevando calore dal
circuito primario.
La regolazione elettronica può inoltre gestire 2 livelli di temperatura nel circuito di
riscaldamento: per impianti radianti e per impianti a radiatori / fan coil, entrambi
impostabili mediante curve di compensazione dedicate. Il circolatore varierà la velocità
in funzione del valore di T tra mandata e ritorno. E’ inoltre presente un trasduttore di
pressione, a protezione del circolatore da eventuali danni causati da sovrappressioni.
DESCRIPCIÓN
MACUK E S-SR PRO es una subestación electrónica de calefacción y de producción
de agua caliente sanitaria con 2 intercambiadores: el primero para dividir el
circuito primario del secundario, el otro para la producción de agua caliente
sanitaria. El módulo es adecuado para la instalación en apartamentos y casas
individuales gestionadas por sistemas centralizados.
La producción de agua caliente sanitaria está regulada electrónicamente por una centralita
de regulación y se apoya a un intercambiador de placas de acero inoxidable soldado que
ermite un suministro inmediato de , gracias a la lula moduladora con actuador
de motor aso a aso de segundos (instalado en el circuito de retorno rimario), que
parcializa el caudal de agua en el circuito primario eliminando el derroche de agua y
los tiempos de espera innecesarios. El caudal de agua primario también es gestionado
roorcionalmente or el módulo de eco, en función de la solicitud del sericio sanitario,
la válvula aumenta o disminuye la apertura del circuito de retorno primario. Toda la
energía no utilizada en el circuito ACS se utiliza en el circuito de calefacción.
l módulo est roisto de una función de bass, controlada directamente or la
electrónica or la lula moduladora, en función de la temeratura configurada en
la sonda sanitaria e eco, durante la fase de standb de la subestación, se actia
la función confort sanitario, manteniendo la temeratura del intercambiador al alor
de set point. Si la temperatura desciende por debajo de la temperatura establecida - T
istresis (modificable), se actia la lula de dos as del módulo, etraendo calor
del circuito primario.
La regulación electrónica también puede gestionar 2 niveles de temperatura en el circuito
de calefacción ara sistemas radiantes ara sistemas de radiadores fan coil, ambos
configurables mediante curas de comensación dedicadas l circulador ariar la
velocidad en función del valor de T entre impulsión y retorno. También hay un transductor
de resión, ara roteger el circulador de eentuales daos causados or sobreresiones
PLUS / VANTAGGI
• Scambiatore maggiorato per consentire
un’elevata produzione istantanea con
temperature di ingresso primario ridotte;
• Riduzione del rischio legionella e
minimizza zione dei depositi calcare
dovuti alle alte temperature;
• Modulo isolato termicamente con EPP
60 g/l (versione pensile);
• Funzione di comfort per mantenere in
temperatura lo scambiatore di calore;
• Separazione completa dei circuiti
primario/secondario;
• Controllo remoto del modulo mediante
apposito comando remoto RS485;
• Valvola a 2 vie “rapida” con motore
stepper motor da 5 secondi;
• Possibilità di gestire 2 diversi tipi di
impianto (alta o bassa temperatura);
• Possibilità di supervisione del modulo
mediante protocollo RS485;
• Gestione delle temperature esterne
(sistema cascata) mediante connessione
RS485;
• Visualizzazione errori ed allarmi modulo.
PLUS / VENTAJAS
• Intercambiador aumentado para permitir
una elevada producción instantánea con
temperaturas de entrada primario
reducidas;
• Reducción del riesgo de legionela y
minimización de los depósitos de cal
debido a las altas temperaturas;
• Módulo aislado térmicamente con EPP
60 g/l (versión colgante);
• Función de confort para mantener a
temperatura el intercambiador de calor;
• Separación completa de los circuitos
primario/secundario;
• Control remoto del módulo mediante
corresondiente mando a distancia
• Válvula de 2 vías "rápida" con motor
paso a paso motor de 5 segundos;
• Posibilidad de gestionar 2 tipos diferentes de
instalación (alta o baja temperatura);
• Posibilidad de supervisión del módulo
mediante rotocolo
• Gestión de las temperaturas exteriores
(sistema cascada) mediante conexión
• Visualización de errores y alarmas del
módulo.

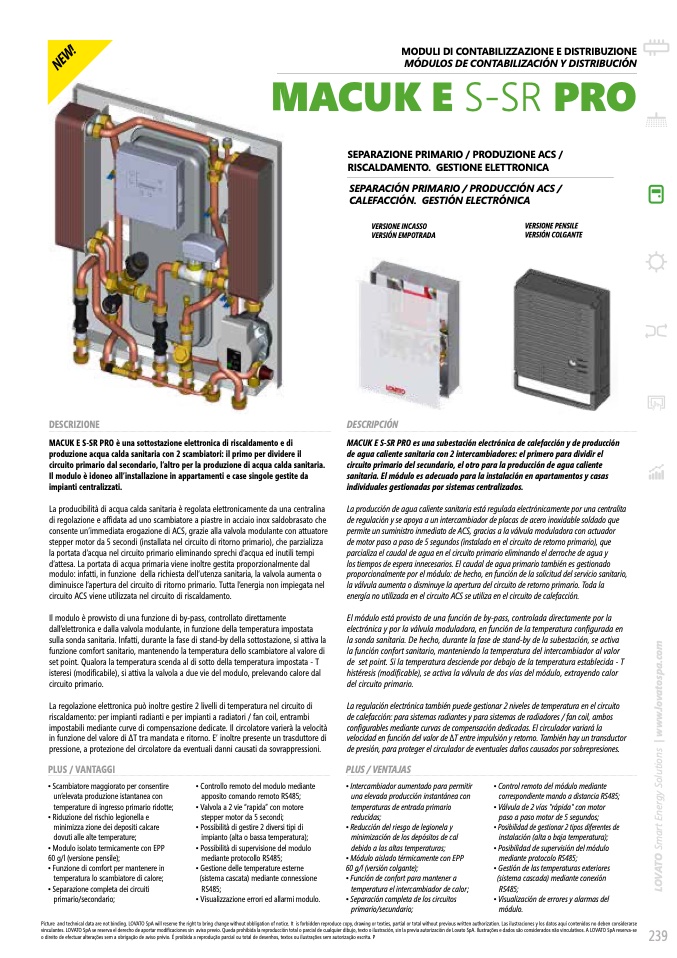

MODULI DI CONTABILIZZAZIONE E DISTRIBUZIONE
MÓDULOS DE CONTABILIZACIÓN Y DISTRIBUCIÓN
MACUK E S-SR PRO
SEPARAZIONE PRIMARIO / PRODUZIONE ACS /
RISCALDAMENTO. GESTIONE ELETTRONICA
SEPARACIÓN PRIMARIO / PRODUCCIÓN ACS /
CALEFACCIÓN. GESTIÓN ELECTRÓNICA
VERSIONE INCASSO
VERSIONE PENSILE
VERSIÓN EMPOTRADA
VERSIÓN COLGANTE
