DESCRIZIONE
DESCRIPCIÓN
AV- MODUL es un sistema de contabilización y gestión de servicio en módulos
que, adecuadamente combinados, satisfacen diferentes tipos de instalaciones
AV-MODUL è un sistema di contabilizzazione e gestione d’utenza a moduli
che, opportunamente combinati, soddisfano differenti tipologie di impianto
PLUS / VANTAGGI
• Gestione monozona con valvola deviatrice
a 2 o 3 vie predisposto per gestione d’utenza
come versione AV-MODUL 3⁄4”
• Contabilizzatore di energia con
riconoscimento automatico della modalità
riscaldamento/raffrescamento
• Collegamento uscita ACS e AFS con
rubinetti diritti o a squadra
• Profondità cassetta 110 mm
• Isolamento termico/acustico adatto per
sistemi di riscaldamento e raffrescamento
PLUS / VENTAJAS
• Gestión monozona con válvula desviadora
de 2 o 3 vías preparada para la gestión de
servicio como versión AV-MODUL 3⁄4”
• Contador de energía con reconocimiento
automático del modo calefacción/
refrigeración
• Conexión de salida ACS y AFS con grifos
rectos o de escuadra
• Profundidad caja 110 mm
• Aislamiento térmico/acústico adecuado
para sistemas de calefacción y refrigeración
DIMENSIONI E ATTACCHI DIMENSIONES Y CONEXIONES
m
o
c
.
a
p
s
o
t
a
v
o
l
.
w
|
IP
s
n
o
i
t
u
l
o
S
y
g
r
e
n
E
t
r
a
m
S
O
T
A
V
O
L
222
COMPONENTI COMPONENTES
1 Modulo di contabilizzazione in 3 versioni:
- AV-0 senza valvola di zona
- AV-2 con valvola di zona a 2 vie
- AV-3 con valvola di zona a 3 vie by-pass.
2 Kit contatore ACS con uscita dal basso o laterale
3 Kit contatore AFS con uscita dal basso o laterale
4 Cassetta di contenimento ad incasso
1 Módulo de contabilización en 3 versiones:
- AV-0 sin válvula de zona
- AV-2 con válvula de zona de 2 vías
- AV-3 con válvula de zona de 3 vías by-pass.
2 Kit contador ACS con salida desde abajo o lateral
3 Kit contador AFS con salida desde abajo o lateral
4 Caja de contención empotrada
UP
1
EACS
EAFS
IP
UP
EACS
EAFS
É possibile scaricare testi di capitolato e disegni dxf dal sito web www.lovatospa.com
s osible descargar tetos de esecificaciones dibuos df del sitio eb loatosacom
2
3
4
ingresso primario / entrada primario
uscita primario / salida primario
entrata acqua calda sanitaria / entrada agua caliente sanitaria
entrata acqua fredda sanitaria / entrada agua fría sanitaria
L
LO
OV
VA

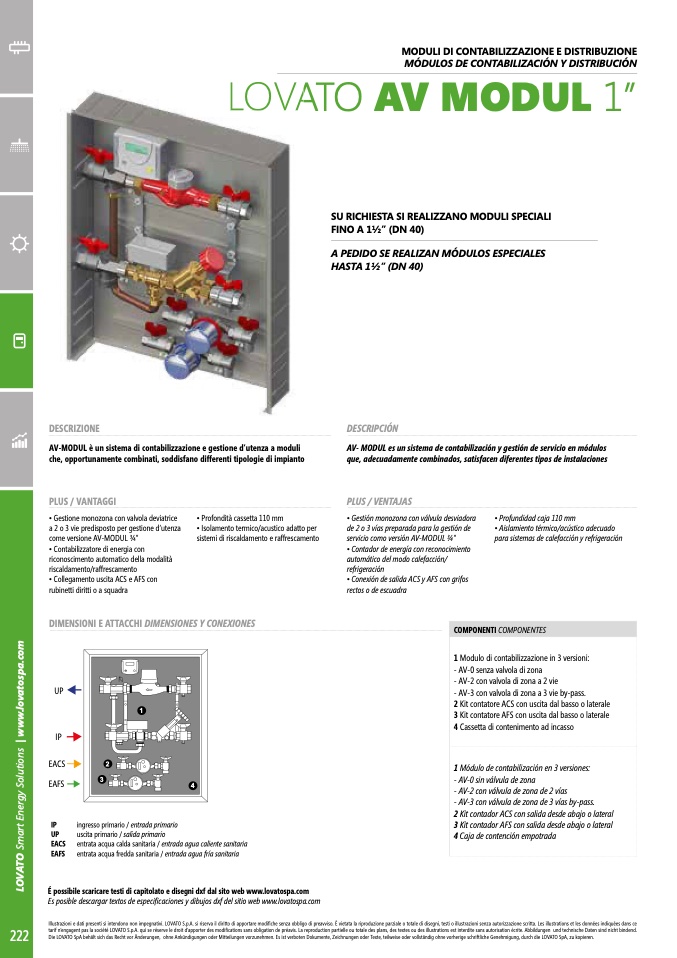

ATO AV MODUL 1”
SU RICHIESTA SI REALIZZANO MODULI SPECIALI
FINO A 11⁄2” (DN 40)
llustrazioni e dati presenti si intendono non impegnativi. .p.. si riserva il diritto di apportare modifice senza obbligo di preavviso. vietata la riproduzione parziale o totale di disegni testi o illustrazioni senza autorizzazione scritta. es illustrations et les donnes indiues dans ce
tari nengagent pas la socit .p.. ui se rserve le droit dapporter des modifications sans obligation de pravis. a reproduction partielle ou totale des plans des tetes ou des illustrations est interdite sans autorisation crite. bbildungen und tecnisce aten sind nict bindend.
ie p belt sic das ect vor nderungen one nndigungen oder itteilungen vorzunemen. s ist verboten oumente eicnungen oder ete teileise oder vollstndig one vorerige scritlice enemigung durc die p zu opieren.
MODULI DI CONTABILIZZAZIONE E DISTRIBUZIONE
MÓDULOS DE CONTABILIZACIÓN Y DISTRIBUCIÓN
A PEDIDO SE REALIZAN MÓDULOS ESPECIALES
HASTA 11⁄2” (DN 40)
