DESCRIZIONE
DESCRIPCIÓN
AV-MODUL è un sistema di contabilizzazione e gestione d’utenza a moduli
che, opportunamente combinati, soddisfano differenti tipologie di impianto.
AV- MODUL es un sistema de contabilización y gestión de servicio en módulos
que, adecuadamente combinados, satisfacen diferentes tipos de instalaciones.
PLUS / VANTAGGI
• Gestione di due o più zone di un impianto
termico con due diversi livelli di temperatura
• Regolazione della miscelazione a punto
fisso o a temperatura scorrevole
• Contabilizzatore di energia con
riconoscimento automatico della modalità
riscaldamento/raffrescamento
• Collegamento uscita ACS e AFS con
rubinetti diritti o a squadra
• Profondità cassetta 110 mm
• Isolamento termico/acustico adatto per
sistemi di riscaldamento e raffrescamento
PLUS / VENTAJAS
• Gestión de dos o más zonas de una
instalación térmica con dos niveles de
temperatura diferentes
egulación de la mecla de unto fio o de
temperatura deslizante
• Contador de energía con reconocimiento
automático del modo calefacción/
refrigeración
• Conexión de salida ACS y AFS con grifos
rectos o de escuadra
• Profundidad caja 110 mm
• Aislamiento térmico/acústico adecuado
para sistemas de calefacción y refrigeración
DIMENSIONI E ATTACCHI DIMENSIONES Y CONEXIONES
m
o
c
.
a
p
s
o
t
a
v
o
l
.
w
|
s
n
o
i
t
u
l
o
S
y
g
r
e
n
E
t
r
a
m
S
O
T
A
V
O
L
214
COMPONENTI /COMPONENTES
1 Modulo di contabilizzazione in 3 versioni:
- AV-0 senza valvola di zona
- AV-2 con valvola di zona a 2 vie
- AV-3 con valvola di zona a 3 vie bypass.
2 Kit contatore ACS con uscita dal basso o laterale
3 Kit contatore AFS con uscita dal basso o laterale
4 Stacco alta temperatura con collettori di distribuzione
comprensivo di nipples di collegamento al modulo di
contabilizzazione (non fornito)
5 Kit miscelazione per bassa temperatura comprensivo
di pompa di circolazione
6 Collettori di distribuzione (non fornito)
7 Cassetta di contenimento ad incasso
1 Módulo de contabilización en 3 versiones:
- AV-0 sin válvula de zona
- AV-2 con válvula de zona de 2 vías
- AV-3 con válvula de zona de 3 vías bypass.
2 Kit contador ACS con salida desde abajo o lateral
3 Kit contador AFS con salida desde abajo o lateral
4 Desconexión de alta temperatura con colectores de
distribución que incluyen niples de conexión al módulo
de contabilización (no suministrado)
5 Kit de mezcla para baja temperatura que incluye
bomba de circulación
6 Colectores de distribución (no suministrado)
7 Caja de contención empotrada
UP
IP
EACS
2
EAFS
1
4
6
5
3
UACS
7
UAFS
IP
ingresso primario / entrada primario
UP
uscita primario / salida primario
EACS entrata acqua calda sanitaria / entrada agua caliente sanitaria
UACS uscita acqua calda sanitaria / salida agua caliente sanitaria
EAFS entrata acqua fredda sanitaria / entrada agua fría sanitaria
UAFS uscita acqua fredda sanitaria / salida agua fría sanitaria
L
L O
OV
VA
AT
T O
OA
AV
V M
MO
OD
DUL 3⁄4”
COLLETTORI SU RICHIESTA
llustrazioni e dati presenti si intendono non impegnativi. .p.. si riserva il diritto di apportare modifice senza obbligo di preavviso. vietata la riproduzione parziale o totale di disegni testi o illustrazioni senza autorizzazione scritta. es illustrations et les donnes indiues dans ce
tari nengagent pas la socit .p.. ui se rserve le droit dapporter des modifications sans obligation de pravis. a reproduction partielle ou totale des plans des tetes ou des illustrations est interdite sans autorisation crite. bbildungen und tecnisce aten sind nict bindend.
ie p belt sic das ect vor nderungen one nndigungen oder itteilungen vorzunemen. s ist verboten oumente eicnungen oder ete teileise oder vollstndig one vorerige scritlice enemigung durc die p zu opieren.

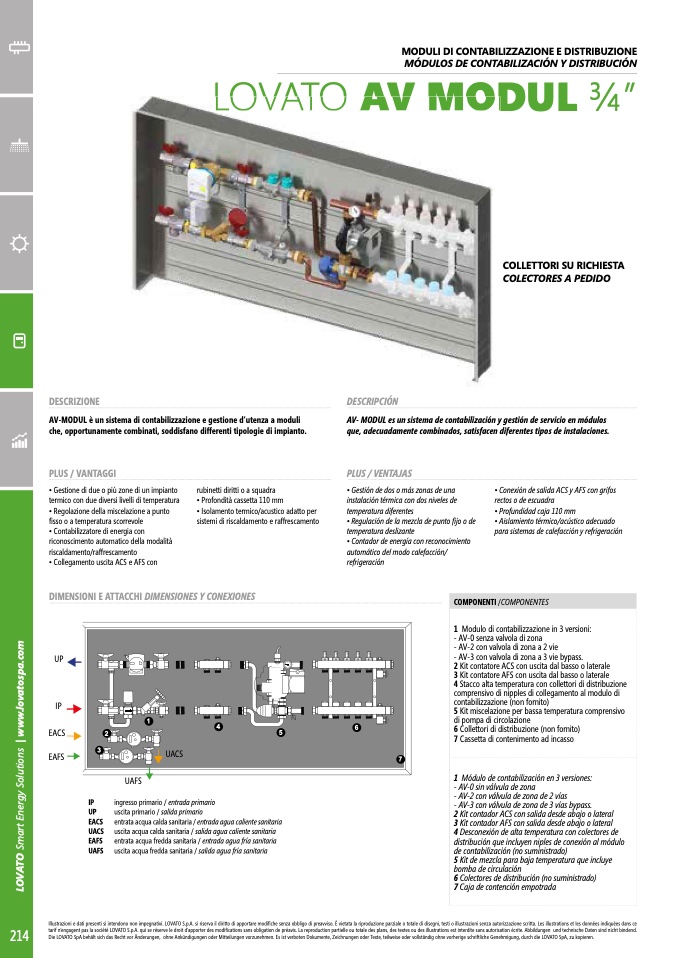

MODULI DI CONTABILIZZAZIONE E DISTRIBUZIONE
MÓDULOS DE CONTABILIZACIÓN Y DISTRIBUCIÓN
COLECTORES A PEDIDO
