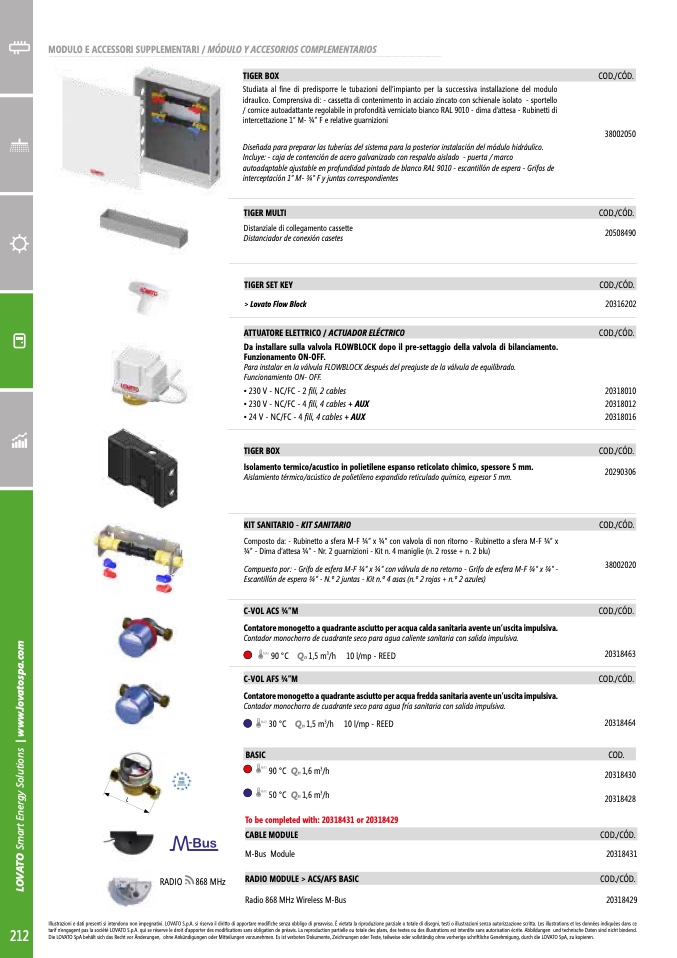

MODULO E ACCESSORI SUPPLEMENTARI / MÓDULO Y ACCESORIOS COMPLEMENTARIOS

TIGER BOX

COD./CÓD.

TIGER MULTI

COD./CÓD.

TIGER SET KEY

COD./CÓD.

ATTUATORE ELETTRICO / ACTUADOR ELÉCTRICO

COD./CÓD.

TIGER BOX

COD./CÓD.

KIT SANITARIO - KIT SANITARIO

COD./CÓD.

C-VOL ACS 3⁄4”M

COD./CÓD.

C-VOL AFS 3⁄4”M

COD./CÓD.

BASIC

COD.

L

CABLE MODULE

COD./CÓD.

RADIO MODULE > ACS/AFS BASIC

COD./CÓD.

RADIO

868 MHz

tudiata al fine di predisporre le tubazioni dellimpianto per la successiva installazione del modulo

idraulico. Comprensiva di: - cassetta di contenimento in acciaio zincato con schienale isolato - sportello

/ cornice autoadattante regolabile in profondità verniciato bianco RAL 9010 - dima d’attesa - Rubinetti di

intercettazione 1” M- 3⁄4” F e relative guarnizioni

Diseñada para preparar las tuberías del sistema para la posterior instalación del módulo hidráulico.

Incluye: - caja de contención de acero galvanizado con respaldo aislado - puerta / marco

autoadaptable ajustable en profundidad pintado de blanco RAL 9010 - escantillón de espera - Grifos de

interceptación 1” M- 3⁄4” F y juntas correspondientes

Distanziale di collegamento cassette

Distanciador de conexión casetes

> Lovato Flow Block

Da installare sulla valvola FLOWBLOCK dopo il pre-settaggio della valvola di bilanciamento.

Funzionamento ON-OFF.

Para instalar en la válvula FLOWBLOCK después del preajuste de la válvula de equilibrado.

Funcionamiento ON- OFF.

• 230 V - NC/FC - 2 fili, 2 cables

• 230 V - NC/FC - 4 fili, cables + AUX

• 24 V - NC/FC - 4 fili, cables + AUX

Isolamento termico/acustico in polietilene espanso reticolato chimico, spessore 5 mm.

islamiento trmicoacstico de olietileno eandido reticulado qumico, esesor mm

Composto da: - Rubinetto a sfera M-F 3⁄4” x 3⁄4” con valvola di non ritorno - Rubinetto a sfera M-F 3⁄4” x

3⁄4” - Dima d’attesa 3⁄4” - Nr. 2 guarnizioni - Kit n. 4 maniglie (n. 2 rosse + n. 2 blu)

Compuesto por: - Grifo de esfera M-F 3⁄4” x 3⁄4” con válvula de no retorno - Grifo de esfera M-F 3⁄4” x 3⁄4” -

Escantillón de espera 3⁄4” - N.o 2 juntas - Kit n.o 4 asas (n.o 2 rojas + n.o 2 azules)

Contatore monogetto a quadrante asciutto per acqua calda sanitaria avente un’uscita impulsiva.

Contador monochorro de cuadrante seco para agua caliente sanitaria con salida impulsiva.

90 °C Q

n

1,5 m

3

/h 10 l/mp - REED

Contatore monogetto a quadrante asciutto per acqua fredda sanitaria avente un’uscita impulsiva.

Contador monochorro de cuadrante seco para agua fría sanitaria con salida impulsiva.

30 °C Q

n

1,5 m

3

/h 10 l/mp - REED

90 °C Q

n

1,6 m

3

/h

50 °C Q

n

1,6 m

3

/h

To be completed with: 20318431 or 20318429

M-Bus Module

Radio 868 MHz Wireless M-Bus

38002050

20508490

20316202

20318010

20318012

20318016

20290306

38002020

20318463

20318464

20318430

20318428

20318431

20318429
