210
VALVOLA MULTIFUNZIONE
VÁLVULA MULTIFUNCIÓN
La válvula multifunción está dotada de un cartucho que debe
reconfigurarse, mediante la llae corresondiente suministrada, actuando
sobre la escala graduada situada en la parte superior. Se pueden obtener
asta alores de reauste de la lula na e configurado el
valor del caudal del proyecto, el equilibrio será automático y nunca
suerior al alor configurado
Tipo de ajuste de la válvula de zona:
- Actuador 230V para la regulación ON-OFF
desde el mnimo asta el m alor configurado
- Actuador 24V para la regulación ON-OFF
desde el mnimo asta el m alor configurado
La válvula multifunción FLOWBLOCK incluye:
• Filtro recoge impurezas;
• Carcasa porta sonda de impulsión contador;
• Válvula de zona;
• Válvula de equilibrio automático del caudal calibrable de 173 a 1175 l/h;
• Válvula diferencial del lado de la instalación que permite el by-pass en el retorno
del uido ortador al aumentar la resión de la instalación alibración
l/h
1900 mm c.a.
Setting
DESCRIZIONE
• SPORTELLO - CORNICE CON REGOLAZIONE
DELLA PROFONDITA’ AUTOADATTANTE
• PUERTA - MARCO CON REGULACIÓN
DE LA PROFUNDIDAD AUTOADAPTATIVA
DESCRIPCIÓN
TIGER-1 es un módulo compacto de contabilización y gestión de servicio adaptado
a diferentes tipos de instalaciones. Es particularmente adecuado para sistemas con
regulación termostática.

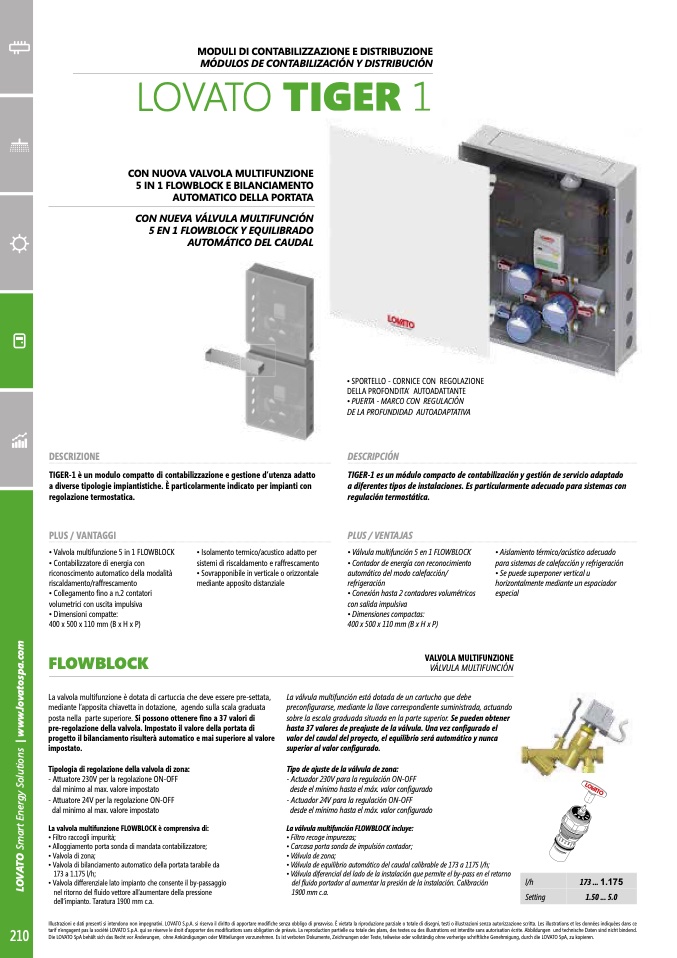

MODULI DI CONTABILIZZAZIONE E DISTRIBUZIONE
MÓDULOS DE CONTABILIZACIÓN Y DISTRIBUCIÓN
LOVATO TIGER 1
CON NUOVA VALVOLA MULTIFUNZIONE
5 IN 1 FLOWBLOCK E BILANCIAMENTO
AUTOMATICO DELLA PORTATA
CON NUEVA VÁLVULA MULTIFUNCIÓN
5 EN 1 FLOWBLOCK Y EQUILIBRADO
AUTOMÁTICO DEL CAUDAL
TIGER-1 è un modulo compatto di contabilizzazione e gestione d’utenza adatto
a diverse tipologie impiantistiche. È particolarmente indicato per impianti con
regolazione termostatica.
PLUS / VANTAGGI
• Valvola multifunzione 5 in 1 FLOWBLOCK
• Contabilizzatore di energia con
riconoscimento automatico della modalità
riscaldamento/raffrescamento
ollegamento fino a n.2 contatori
volumetrici con uscita impulsiva
• Dimensioni compatte:
400x500x110mm(BxHxP)
FLOWBLOCK
La valvola multifunzione è dotata di cartuccia che deve essere pre-settata,
mediante l’apposita chiavetta in dotazione, agendo sulla scala graduata
posta nella parte superiore. Si possono ottenere fino a 37 valori di
pre-regolazione della valvola. Impostato il valore della portata di
progetto il bilanciamento risulterà automatico e mai superiore al valore
impostato.
Tipologia di regolazione della valvola di zona:
- Attuatore 230V per la regolazione ON-OFF
dal minimo al max. valore impostato
- Attuatore 24V per la regolazione ON-OFF
dal minimo al max. valore impostato
La valvola multifunzione FLOWBLOCK è comprensiva di:
• Filtro raccogli impurità;
• Alloggiamento porta sonda di mandata contabilizzatore;
• Valvola di zona;
• Valvola di bilanciamento automatico della portata tarabile da
173 a 1.175 l/h;
• Valvola differenziale lato impianto che consente il by-passaggio
nel ritorno del uido vettore allaumentare della pressione
dell’impianto. Taratura 1900 mm c.a.
PLUS / VENTAJAS
• Válvula multifunción 5 en 1 FLOWBLOCK
• Contador de energía con reconocimiento
automático del modo calefacción/
refrigeración
• Conexión hasta 2 contadores volumétricos
con salida impulsiva
• Dimensiones compactas:
400x500x110mm(BxHxP)
• Aislamiento térmico/acústico adecuado
para sistemas de calefacción y refrigeración
• Se puede superponer vertical u
horizontalmente mediante un espaciador
especial
• Isolamento termico/acustico adatto per
sistemi di riscaldamento e raffrescamento
• Sovrapponibile in verticale o orizzontale
mediante apposito distanziale
llustrazioni e dati presenti si intendono non impegnativi. .p.. si riserva il diritto di apportare modifice senza obbligo di preavviso. vietata la riproduzione parziale o totale di disegni testi o illustrazioni senza autorizzazione scritta. es illustrations et les donnes indiues dans ce
tari nengagent pas la socit .p.. ui se rserve le droit dapporter des modifications sans obligation de pravis. a reproduction partielle ou totale des plans des tetes ou des illustrations est interdite sans autorisation crite. bbildungen und tecnisce aten sind nict bindend.
ie p belt sic das ect vor nderungen one nndigungen oder itteilungen vorzunemen. s ist verboten oumente eicnungen oder ete teileise oder vollstndig one vorerige scritlice enemigung durc die p zu opieren.
173 ... 1.175
1.50 ... 5.0
