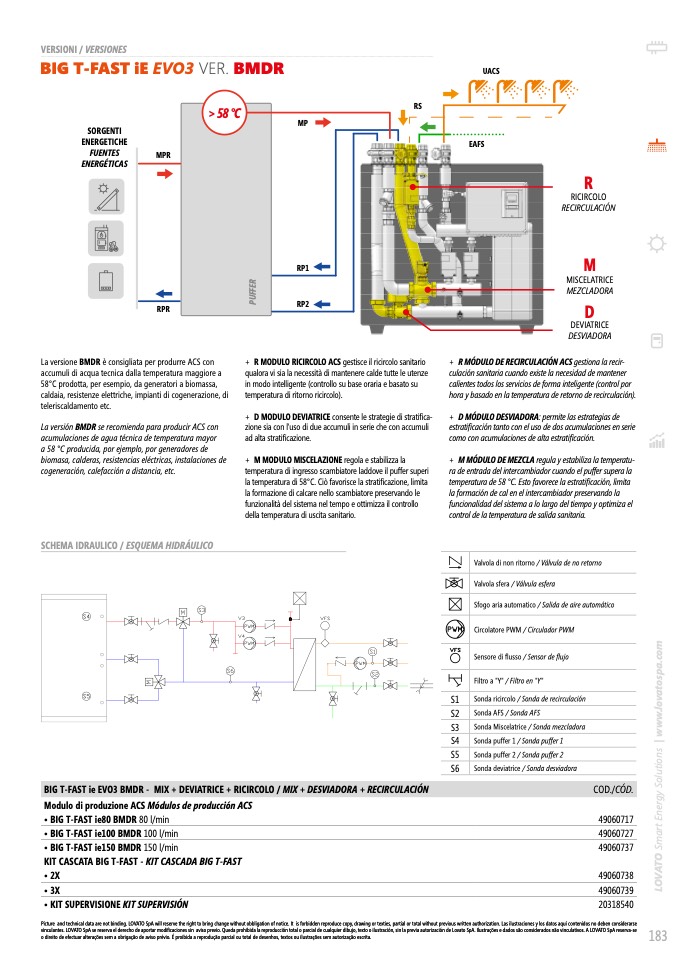

VERSIONI / VERSIONES
BIG T-FAST iE EVO3 VER. BMDR
UACS
SORGENTI
ENERGETICHE
FUENTES
ENERGÉTICAS
RS
EAFS
La versione BMDR è consigliata per produrre ACS con
accumuli di acqua tecnica dalla temperatura maggiore a
58°C prodotta, per esempio, da generatori a biomassa,
caldaia, resistenze elettriche, impianti di cogenerazione, di
teleriscaldamento etc.
La versión BMDR se recomienda ara roducir con
acumulaciones de agua tcnica de temeratura maor
a roducida, or eemlo, or generadores de
biomasa, calderas, resistencias eléctricas, instalaciones de
cogeneración, calefacción a distancia, etc.
SCHEMA IDRAULICO / ESQUEMA HIDRÁULICO
+ RMODULORICIRCOLOACSgestisceilricircolosanitario
qualora vi sia la necessità di mantenere calde tutte le utenze
in modo intelligente (controllo su base oraria e basato su
temperatura di ritorno ricircolo).
+ DMODULODEVIATRICEconsentelestrategiedistratifica-
zione sia con l'uso di due accumuli in serie che con accumuli
ad alta stratificazione.
+ MMODULOMISCELAZIONEregolaestabilizzala
temperatura di ingresso scambiatore laddove il puffer superi
la temperatura di 5. i avorisce la stratificazione limita
la formazione di calcare nello scambiatore preservando le
funzionalità del sistema nel tempo e ottimizza il controllo
della temperatura di uscita sanitario.
Modulo di produzione ACS Módulos de producción ACS
• BIG T-FAST ie80 BMDR 80 l/min
• BIG T-FAST ie100 BMDR 100 l/min
• BIG T-FAST ie150 BMDR 150 l/min
KIT CASCATA BIG T-FAST - KIT CASCADA BIG T-FAST
• 2X
• 3X
• KIT SUPERVISIONE KIT SUPERVISIÓN
49060717
49060727
49060737
49060738
49060739
20318540
MPR
RPR
R
RICIRCOLO
M
MISCELATRICE
D
DEVIATRICE
RMÓDULODERECIRCULACIÓNACSgestionalarecir-
culación sanitaria cuando existe la necesidad de mantener
calientes todos los sericios de forma inteligente (control or
ora basado en la temeratura de retorno de recirculación)
DMÓDULODESVIADORA:permitelasestrategiasde
estratificación tanto con el uso de dos acumulaciones en serie
como con acumulaciones de alta estratificación
MMÓDULODEMEZCLAregulaestabilialatemeratu-
ra de entrada del intercambiador cuando el puffer supera la
temeratura de sto faorece la estratificación, limita
la formación de cal en el intercambiador preservando la
funcionalidad del sistema a lo largo del tiemo otimia el
control de la temperatura de salida sanitaria.
Valvola di non ritorno / Válvula de no retorno
Valvola sfera / Válvula esfera
Sfogo aria automatico / Salida de aire automático
Picture and technical data are not binding. LOVATO SpA will reserve the right to bring change without obbligation of notice. It is forbidden reproduce copy, drawing or texties, partial or total without previous written authorization. Las ilustraciones y los datos aquí contenidos no deben considerarse
vinculantes.psereservaelderecodeaportarmodifificacionessin avisoprevio.uedaproibidalareproduccintotaloparcialdecualuierdibuotetooilustracinsinlapreviaautorizacindeovatop.lustraesedadossoconsideradosnovinculativos.preservase
o direito de eectuar alteraes sem a obrigao de aviso prvio. proibida a reproduo parcial ou total de desenos tetos ou ilustraes sem autorizao escrita.
183
Circolatore PWM irculador P
ensore di usso ensor de uo
Filtro a "Y" iltro en
S1 Sonda ricircolo / Sonda de recirculación
S2 Sonda AFS / Sonda AFS
S3 Sonda Miscelatrice / Sonda mezcladora
S4 Sonda puffer 1 onda uffer
S5 Sonda puffer 2 onda uffer 2
S6 Sonda deviatrice / Sonda desviadora
>58°C
P
U
F
F
E
R
P
U
F
F
E
R
MP
RP1
RP2
L
O
V
A
T
O
S
m
a
r
t
E
n
e
r
g
y
S
o
l
u
t
i
o
n
s
|
w
w
w
.
l
o
v
a
t
o
s
p
a
.
c
o
m
BIG T-FAST ie EVO3 BMDR - MIX + DEVIATRICE + RICIRCOLO / MIX + DESVIADORA + RECIRCULACI
ÓN
COD./
