VERSIONI / VERSIONES

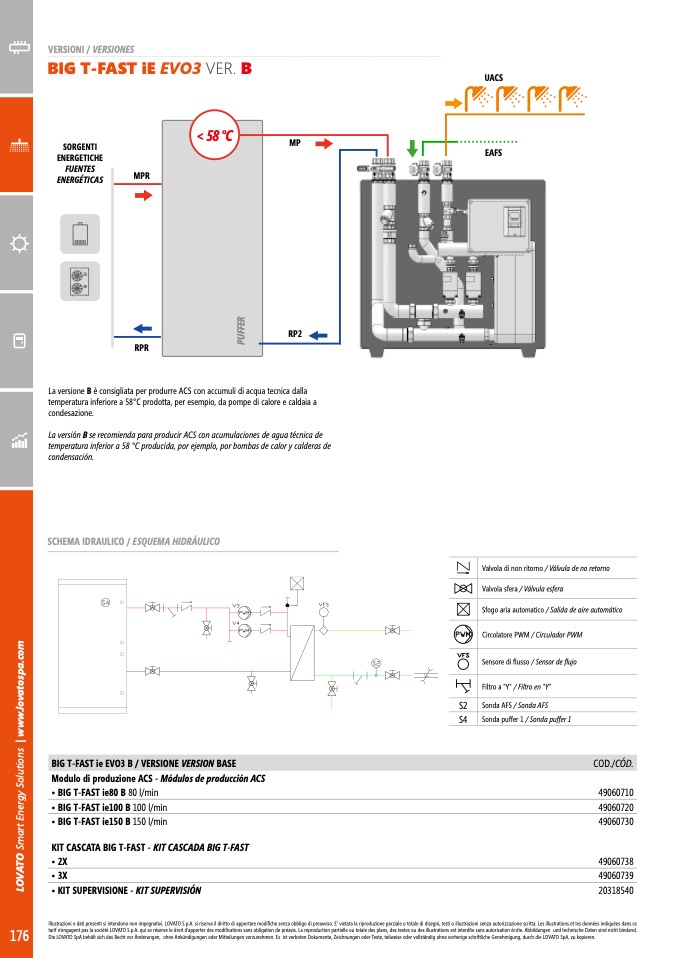

BIG T-FAST iE EVO3 VER. B
SORGENTI
ENERGETICHE
FUENTES
ENERGÉTICAS
UACS
<58°C
P
U
F
F
E
R
MP
EAFS
MPR
RPR
RP2
La versione B è consigliata per produrre ACS con accumuli di acqua tecnica dalla
temperatura inferiore a 58°C prodotta, per esempio, da pompe di calore e caldaia a
condesazione.
La versión B se recomienda ara roducir con acumulaciones de agua tcnica de
temeratura inferior a roducida, or eemlo, or bombas de calor calderas de
condensación.
SCHEMA IDRAULICO / ESQUEMA HIDRÁULICO
Valvola di non ritorno / Válvula de no retorno
Valvola sfera / Válvula esfera
Sfogo aria automatico / Salida de aire automático
Circolatore PWM irculador P
ensore di usso ensor de uo
Filtro a "Y" iltro en
S2 Sonda AFS / Sonda AFS
S4 Sonda puffer 1 onda uffer
BIG T-FAST ie EVO3 B / VERSIONE VERSION BASE
COD./
Modulo di produzione ACS - Módulos de producción ACS
• BIG T-FAST ie80 B 80 l/min
• BIG T-FAST ie100 B 100 l/min
• BIG T-FAST ie150 B 150 l/min
KIT CASCATA BIG T-FAST - KIT CASCADA BIG T-FAST
• 2X
• 3X
• KIT SUPERVISIONE - KIT SUPERVISIÓN
49060710
49060720
49060730
49060738
49060739
20318540
