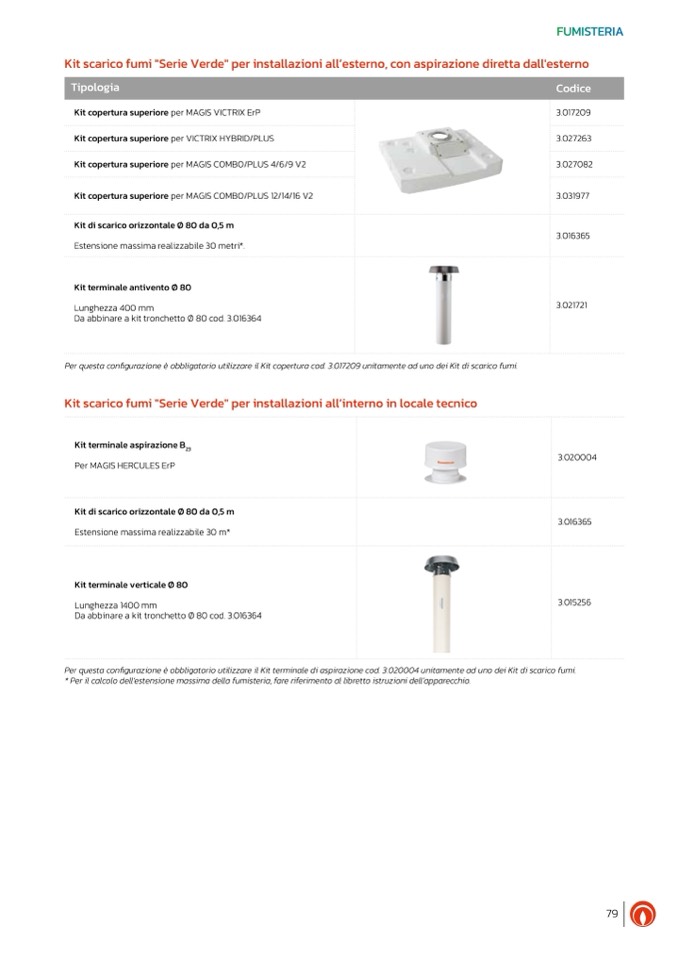

FUMISTERIA

Kit scarico fumi "Serie Verde" per installazioni all’esterno, con aspirazione diretta dall'esterno

Tipologia

Codice

Kit copertura superiore per MAGIS VICTRIX ErP

Kit copertura superiore per VICTRIX HYBRID/PLUS

Kit copertura superiore per MAGIS COMBO/PLUS 4/6/9 V2

Kit copertura superiore per MAGIS COMBO/PLUS 12/14/16 V2

Kit di scarico orizzontale Ø 80 da 0,5 m

Estensione massima realizzabile 30 metri*.

Kit terminale antivento Ø 80

Lunghezza 400 mm

Da abbinare a kit tronchetto Ø 80 cod. 3.016364

Per questa con

figurazione è obbligatorio utilizzare il Kit copertura cod. 3.017209 unitamente ad uno dei Kit di scarico fumi.

Kit scarico fumi "Serie Verde" per installazioni all’interno in locale tecnico

Kit terminale aspirazione B

23

Per MAGIS HERCULES ErP

Kit di scarico orizzontale Ø 80 da 0,5 m

Estensione massima realizzabile 30 m*

Kit terminale verticale Ø 80

Lunghezza 1400 mm

Da abbinare a kit tronchetto Ø 80 cod. 3.016364

3.017209

3.027263

3.027082

3.031977

3.016365

3.021721

3.020004

3.016365

3.015256

Per questa con

figurazione è obbligatorio utilizzare il Kit terminale di aspirazione cod. 3.020004 unitamente ad uno dei Kit di scarico fumi.

* Per il calcolo dell’estensione massima della fumisteria, fare riferimento al libretto istruzioni dell’apparecchio.

79
