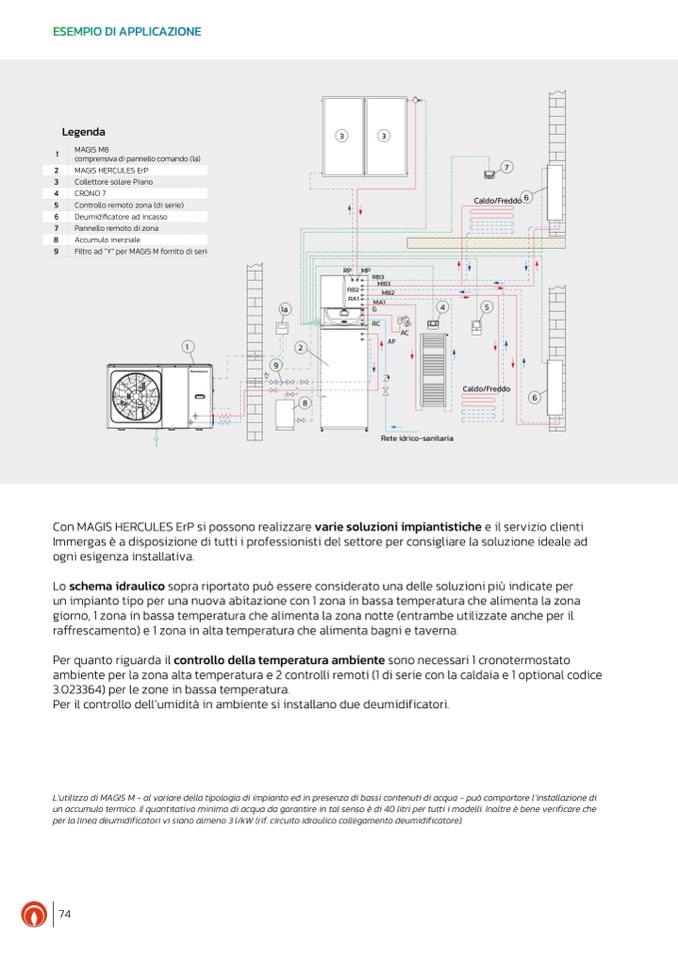

ESEMPIO DI APPLICAZIONE

Legenda

MAGIS M8

comprensiva di pannello comando (1a)

2

MAGIS HERCULES ErP

3

Collettore solare Piano

4

CRONO 7

5

Controllo remoto zona (di serie)

6

Deumidificatore ad incasso

7

Pannello remoto di zona

8

Accumulo inerziale

9

Filtro ad "Y" per MAGIS M fornito di serie

3

3

1

1

2

9

8

Caldo/Freddo

6

RA1

1a

G

Con MAGIS HERCULES ErP si possono realizzare varie soluzioni impiantistiche e il servizio clienti

Immergas

è a disposizione di tutti i professionisti del settore per consigliare la soluzione ideale ad

ogni esigenza installativa.

Lo schema idraulico sopra riportato può essere considerato una delle soluzioni più indicate per

un impianto tipo per una nuova abitazione con 1 zona in bassa temperatura che alimenta la zona

giorno, 1 zona in bassa temperatura che alimenta la zona notte (entrambe utilizzate anche per il

raffrescamento) e 1 zona in alta temperatura che alimenta bagni e taverna.

Per quanto riguarda il controllo della temperatura ambiente sono necessari 1 cronotermostato

ambiente per la zona alta temperatura e 2 controlli remoti (1 di serie con la caldaia e 1 optional codice

3.023364) per le zone in bassa temperatura.

Per il controllo dell’umidità in ambiente si installano due deumidificatori.

L’utilizzo di MAGIS M - al variare della tipologia di impianto ed in presenza di bassi contenuti di acqua - può comportare l’installazione di

un accumulo termico. Il quantitativo minimo di acqua da garantire in tal senso

è di 40 litri per tutti i modelli. Inoltre

è bene verificare che

per la linea deumidificatori vi siano almeno 3 l/kW (rif. circuito idraulico collegamento deumidificatore).

74

RP

RB2

7

Caldo/Freddo 6

4

5

MP

RB3

MB3

RC

AC

AF

Rete idrico-sanitaria

MB2

MA1
